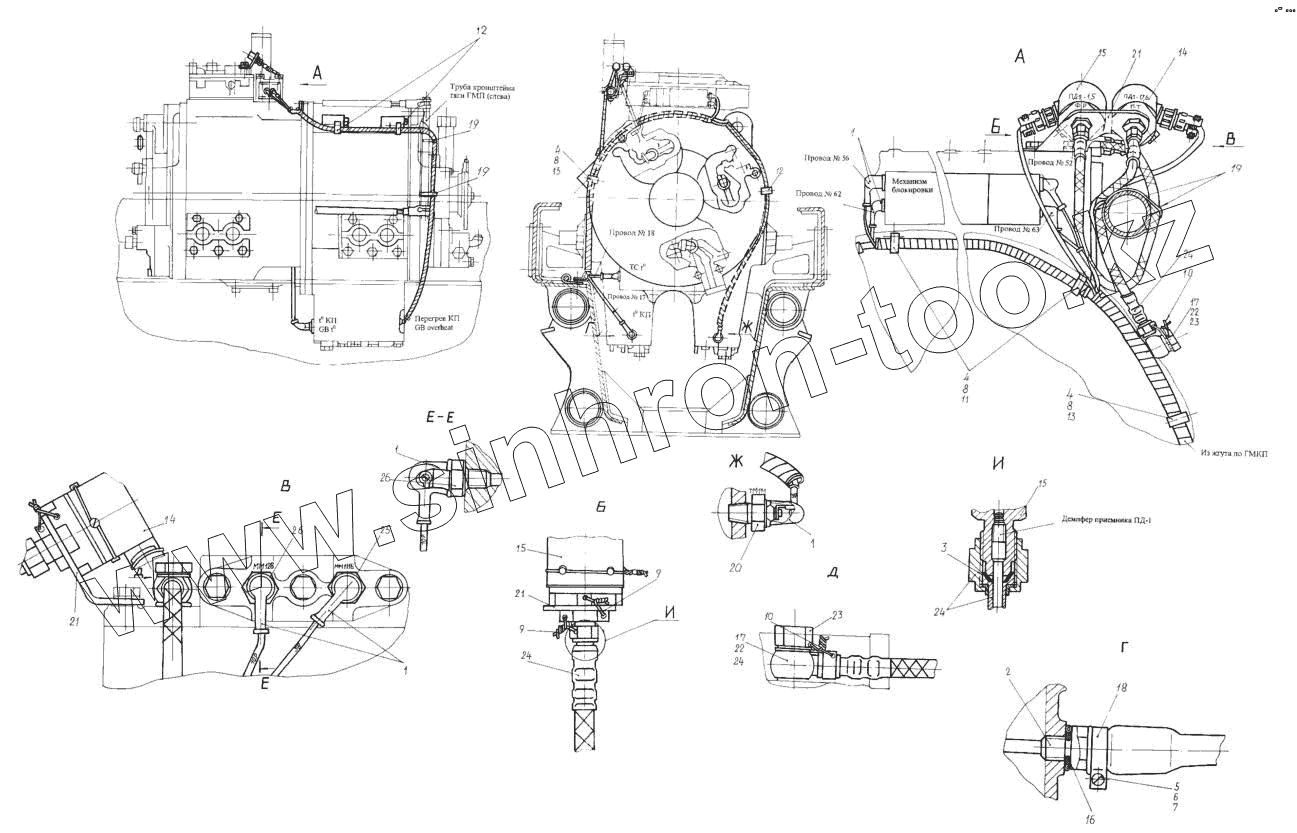

Каталог запасных частей к технике: КЗКТ-74281. Установка датчиков ГМП 7427-3800016

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

4

5

6

7

8

8

8

9

9

10

10

11

12

12

13

13

14

14

15

15

15

16

17

17

18

19

19

19

20

21

21

21

22

22

23

23

24

24

24

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
7427-3800016	7427-3800016		Установка датчиков ГМП
1	НУР12-5		Наконечник резиновый
2	П-1		Приемник
3	МП8-946001		Шайба
4	201416-П29		Болт М6-6gх12
5	220056-П29		Винт М4-6gх20
6	250462-П29		Гайка М4-6Н
7	252132-П29		Шайба 4
8	252134-П29		Шайба 6Т
9	258224-П8		Шплинт 0,8х150
10	258253-П8		Шплинт 1,2х175
11	379164		Кляммер
12	379173		Кляммер
13	439412		Кляммер
14	ПД1-0.6-МРА		Приемник давления
15	ПД1-1,5-МРА		Приемник давления
16	012-016-25		Кольцо уплотнительное
17	535А-1503034		Прокладка
18	535А-3724150		Хомутик
19	41-3724527		Поясок крепления
20	ТМ111-3808000-ГЧ		Датчик
21	7427-3810021-10		Кронштейн
22	535А-3810028		Прокладка
23	535А-3810037		Болт шланга
24	537-3810057		Шланг гибкий
25	ММ111Б-3810600-ГЧ		Сигнализатор аварийный
26	ММ128-3810600		Датчик

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
