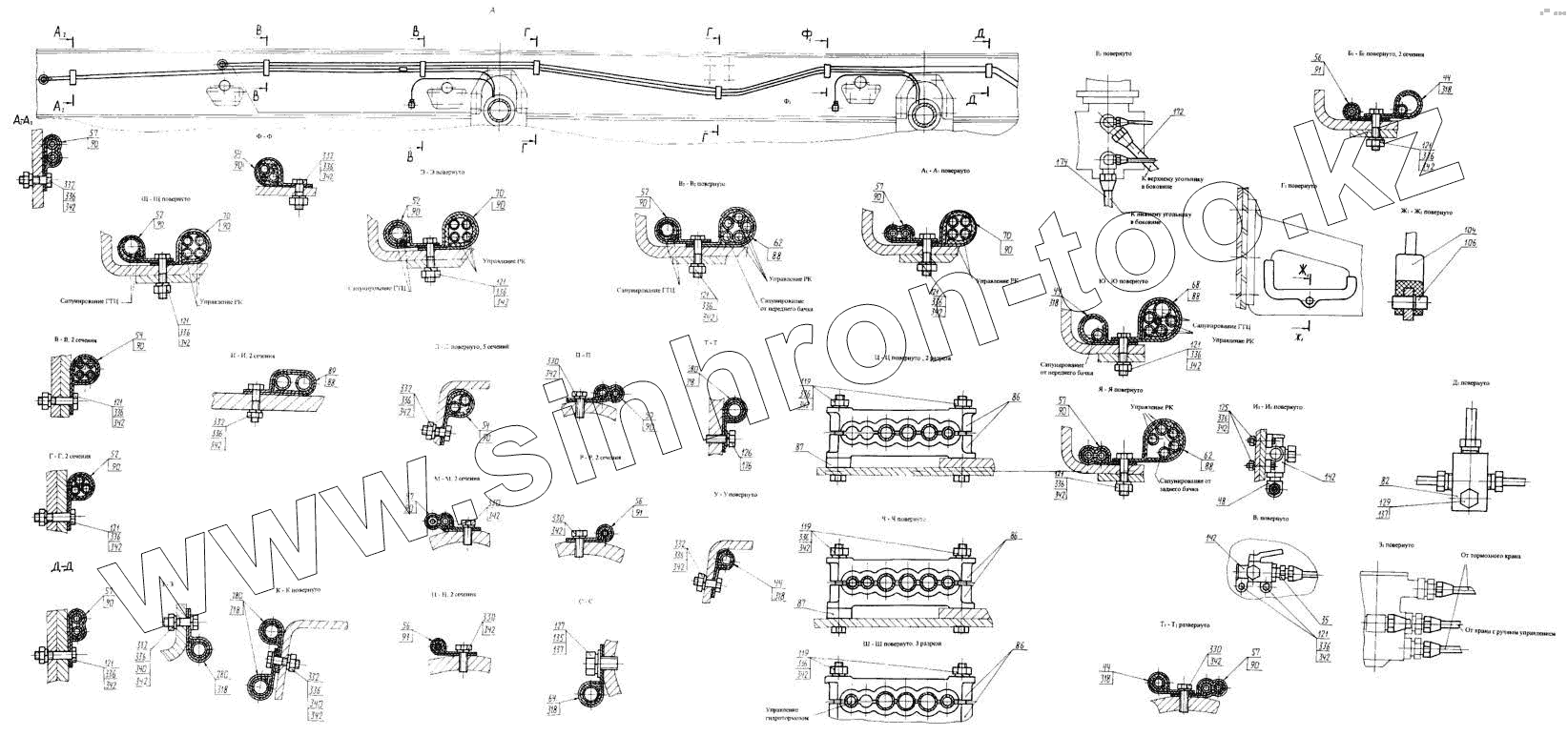

Каталог запасных частей к технике: КЗКТ-74281. Трубопроводы 7426-3506001

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
35
44
44
44
44
48
52
52
52
52
54
54
54
56
56
56
57
57
57
57
57
57
57
62
62
64
68
70
70
70
82
86
86
86
87
87
88
88
88
88
89
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
90
91
91
91
104
106
119
119
119
121
121
121
121
121
121
121
121
121
121
121
125
126
127
129
135
136
137
137
142
142
172
174
174
280
280
280
318
318
318
318
318
318
318
318
330
330
330
330
330
332
332
332
332
332
332
332
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
336
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
342
Позиция на иллюстрации Заводской номер детали Название детали
35 314612-П29 Ниппель 10
44 315406 Кляммер
48 379053-П29 Угольник 10-К1/4"
52 379165 Кляммер
54 379168 Кляммер
56 379206 Кляммер
57 379207 Кляммер
62 379665 Кляммер
64 401860-П29 Кляммер
68 439412 Кляммер
70 439414 Кляммер
82 537-3506033-10 Тройник
86 7426-3506165 Колодка
87 537-3506170-01 Шайба
88 537-3506183 Прокладка резиновая
89 9101-3506190 Кляммер
90 537-3506185 Прокладка резиновая
91 535А-3506223-А Прокладка резиновая
104 537-3506595 Обойма защитная
106 537-3506598 Ось
119 200222-П29 Болт М6-6gх65
121 201424-П29 Болт М6-6gх30
125 201428-П29 Болт М6-6gх40
126 201454-П29 Болт М8-6gх16
127 201493-П29 Болт М10-6gх16
129 201499-П29 Болт М10-6gх30
135 252006-П29 Шайба 10
136 252135-П29 Шайба 8Т
137 252136-П29 Шайба 10.ОТ
142 11-3523010 Кран отбора воздуха
172 340-1844505-011 Труба
174 400-1844505-011 Труба
174 360-1844505-011 Труба
280 315407 Кляммер
318 537-3506226 Прокладка резиновая
330 201418-П29 Болт М6-6gх16
332 201422-П29 Болт М6-6gх25
336 250508-П29 Гайка М6-6Н
342 252134-П29 Шайба 6Т
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
