Каталог запасных частей к технике: КЗКТ-74281. Щиток с приборами 7427-3805016

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

4

4

5

5

6

6

7

7

8

8

8

9

10

11

12

13

13

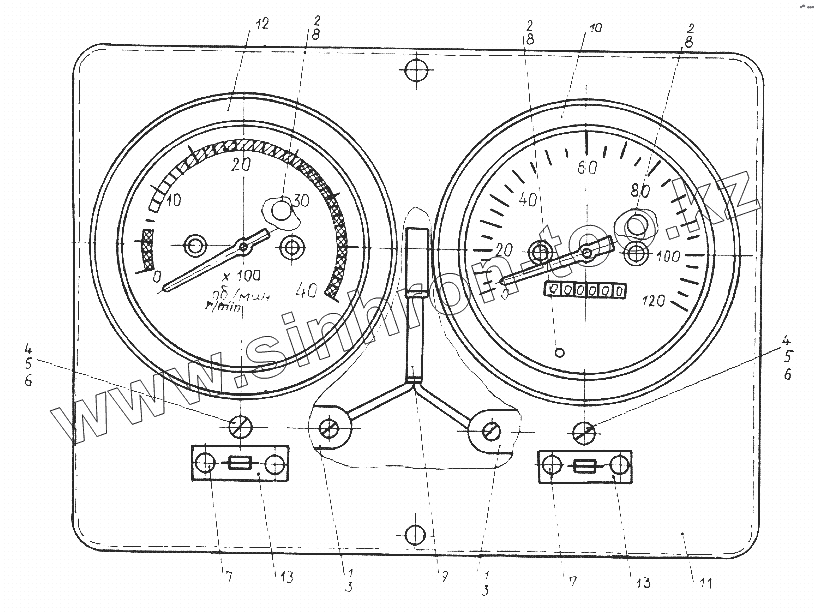

Позиция на иллюстрации	Заводской номер детали		Название детали
7427-3805016	7427-3805016		Щиток с приборами
1	БЗ-20		Блок защиты
2	А24-1		Лампа
3	ПВ-2		Предохранитель плавкий
4	220053-П29		Винт М4-6gх14
5	250462-П29		Гайка М4-6Н
6	252132-П2		Шайба 4Н
7	293782-П		Заклепка 3х6
8	ЛВ211-3714329		Патрон ЛВ211-329
9	7427-3724077		Перемычка
10	121-3802010-ГЧ		Показывающий прибор
11	7427-3805017		Щиток средний
12	121-3813010		Показывающий прибор
13	7427-3903040		Табличка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
