Каталог запасных частей к технике: КЗКТ-74281. Щиток с приборами 7427-3805014-20

Тип техники

Марка

Модель

Схема

1

1

1

3

4

5

5

5

6

7

8

9

9

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

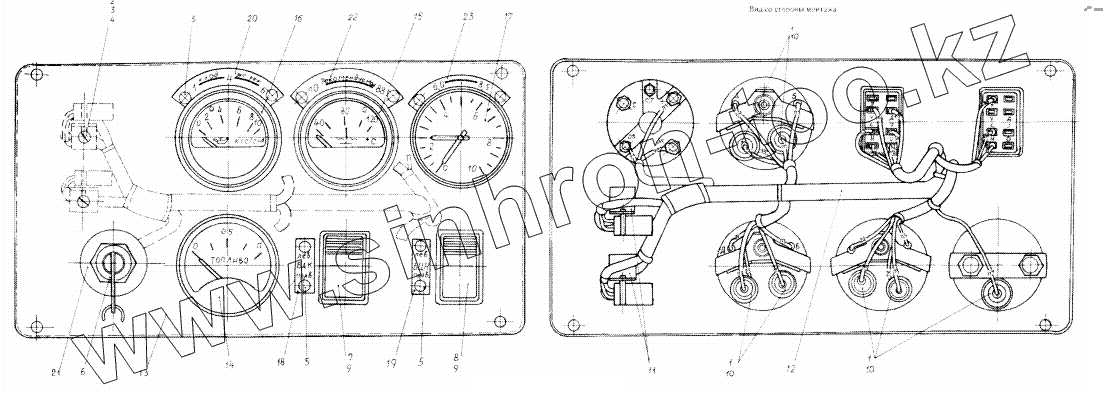

Позиция на иллюстрации	Заводской номер детали		Название детали
7427-3805014-20	7427-3805014-20		Щиток с приборами
1	А24-1		Лампа
2	220077-П29		Винт М5х10
3	250464-П29		Гайка М5-6Н
4	252133-П2		Шайба 5Т
5	293782-П		Заклепка 3х6
6	ВК856-3708000-ГЧ		Замок-включатель
7	П147-3709000-217		Переключатель П147-02.17
8	П147-3709000-517		Переключатель П147-05.17
9	537-3710015-02		Рамка включателей
10	ЛВ211-3714329		Патрон ЛВ211-329
11	7427-3723005		Кронштейн
12	7427-3724009-10		Жгут проводов
13	7427-3805015-20		Щиток левый
14	УБ170М-3806010-УХЛ		Указатель уровня топлива
15	УК171М-3807010-УХЛ		Приемник указателя
16	УК170М-3810010-УХЛ		Приемник указателя
17	1102-3830010-ГЧ		Манометр
18	7427-3903022		Табличка
19	7427-3903024		Табличка
20	7427-3903152-10		Табличка
21	7427-3903160-01		Табличка
22	7427-3903168-10		Табличка
23	7427-3903212		Табличка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
