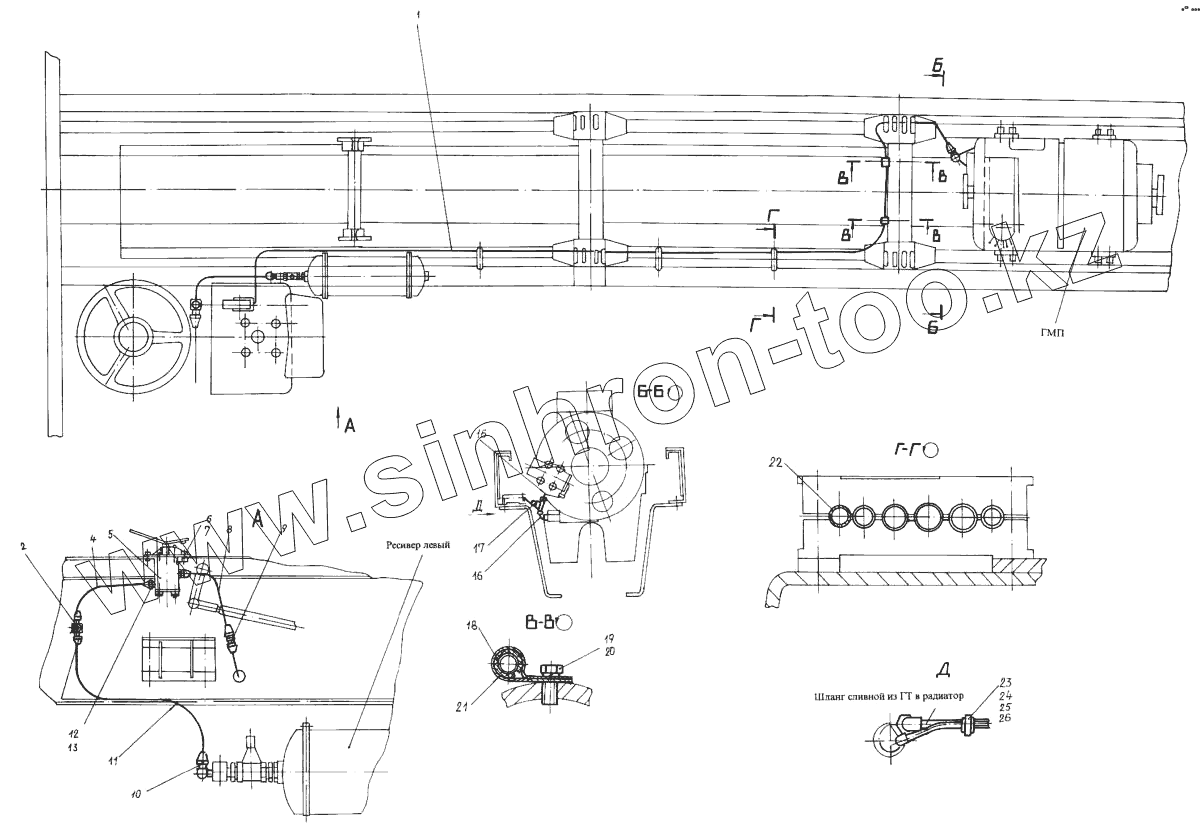

Каталог запасных частей к технике: КЗКТ-74281. Привод управления гидрозамедлителем 7427-1712001

Тип техники

Марка

Модель

Схема

1

2

4

5

6

7

8

9

10

11

12

13

16

16

17

18

19

20

21

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
7427-1712001	7427-1712001		Привод управления
1	7427-1712580		Воздухопровод
2	379117-П29		Тройник
4	7427-1712577		Воздухопровод
5	7427-1712550		Кран управления
6	201458-П29		Болт М8-6gх25
7	252155-П2		Шайба 8Л
8	7427-1712584		Воздухопровод
9	379002-П29		Ниппель 10-10
10	521662-П29		Гайка накидная
11	7427-1712578		Воздухопровод
12	298334-П		Муфта конусная 10
13	314612-П29		Ниппель 10
16	537-1804402-Б		Шланг гибкий
17	7426-1712582		Тройник
18	537-3506226		Прокладка резиновая
19	201418-П29		Болт М6-6gх16
20	252154-П2		Шайба 6Л
21	297506-П29		Кляммер
23	297575-П29		Шплинт
24	297580-П29		Пряжка
25	297584-П29		Лента
26	7426-1719280		Манжета 80х650

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
