Каталог запасных частей к технике: КЗКТ-74281. Пневмопереключатель 535А-1803100

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

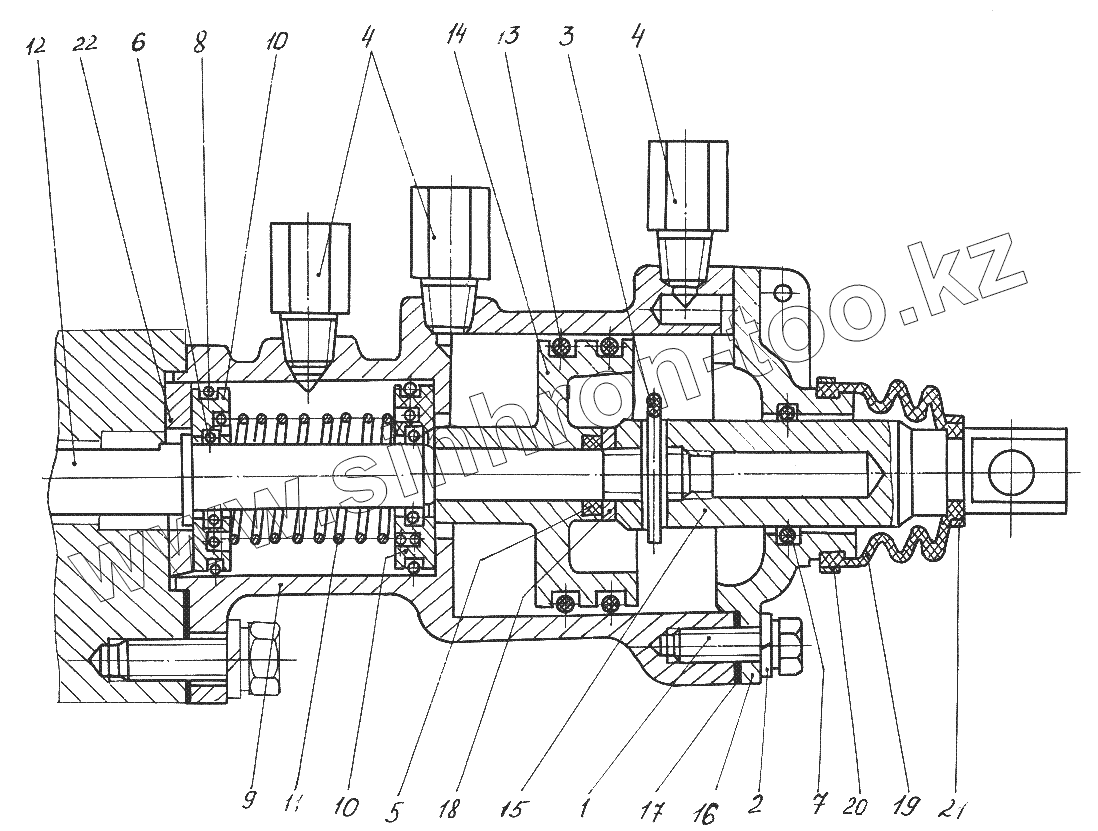

Позиция на иллюстрации	Заводской номер детали		Название детали
535А-1803100	535А-1803100		Пневмопереключатель
1	201497-П2		Болт М10-6gх25
2	252136-П2		Шайба
3	258042-П2		Шплинт 3,2х36
4	401549-П29		Ниппель
5	015-020-30		Кольцо ГОСТ9833-73
6	019-023-25		Кольцо ГОСТ9833-73
7	028-034-36		Кольцо ГОСТ9833-73
8	042-048-36		Кольцо ГОСТ9833-73
9	535А-1803108-Б1		Корпус переключателя
10	535А-1803116		Кольцо переключателя
11	535А-1803125		Пружина
12	535А-1803130-20		Шток
13	535А-1803134		Кольцо уплотнительное
14	535А-1803135-Б		Поршень
15	535А-1803137		Удлинитель штока
16	535А-1803138		Крышка
17	535-1803140		Прокладка
18	535А-1803142		Шайба
19	535А-1803172		Чехол защитный
20	535А-1803176		Кольцо стяжное
21	535А-1803177		Кольцо стяжное
22	535А-1803178-Б		Кольцо дистанционное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
