Каталог запасных частей к технике: КЗКТ-74281. Останов двигателя 7428-1030002

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

13

14

15

16

17

18

19

20

21

22

25

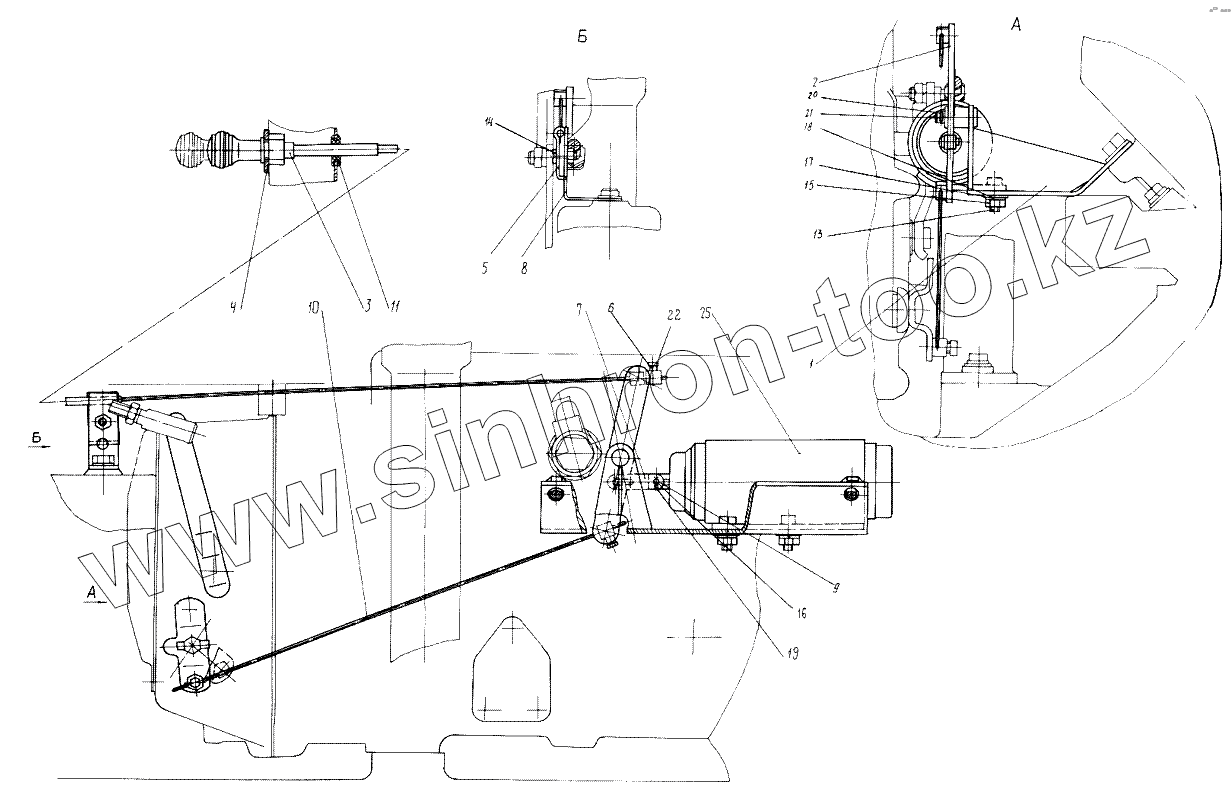

Позиция на иллюстрации	Заводской номер детали		Название детали
7428-1030002	7428-1030002		Останов двигателя
1	7428-1030010		Кронштейн электромагнита
2	7428-1030020		Коромысло
3	7428-1030028-02		Тросик
4	293379		Шайба 12,5
5	7428-1030025		Кронштейн тросика
6	7427-1030024		Муфта крепления тяги
7	7428-1030024		Тяга
8	7428-1030012		Кронштейн
9	7428-1030026		Палец 4х13
10	7428-1030032		Тяга
11	538-1310042		Втулка
13	201418-П29		Болт М6-6gх16
14	220107-П2		Винт М6-6gх20
15	250508-П29		Гайка М6-6Н
16	252002-П29		Шайба 4
17	252003-П29		Шайба 5
18	252134-П29		Шайба 6Т
19	258001-П29		Шплинт 1,6х12
20	258013-П29		Шплинт 2х16
21	260034-П29		Палец 8х25
22	290393-П29		Болт М5-6gх12
25	[Электромагнит]		Электромагнит

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
