Каталог запасных частей к технике: КЗКТ-74281. Насос задний 535А-1509110-02

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

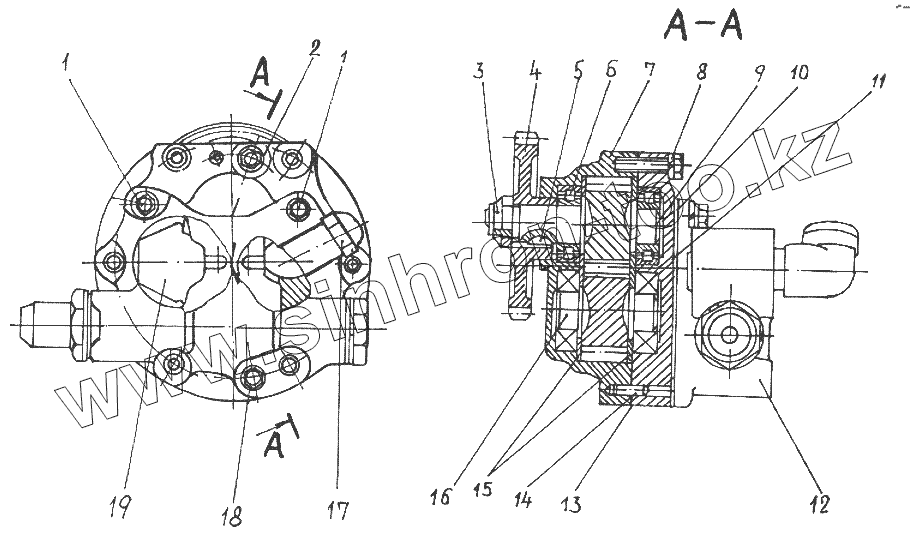

Позиция на иллюстрации	Заводской номер детали		Название детали
535А-1509110-02	535А-1509110-02		Насос задний
1	200319-П29		Болт М10-6gх50
2	201501-П2		Болт М10-6gх35
3	537-1308525		Гайка М18х1,5
4	535А-1509132-30		Шестерня
5	438805-П2		Шпонка сегментная 5х7,5
6	П42205КМ		Подшипник
7	535А-1509120-40		Корпус заднего насоса
8	252136-П2		Шайба
9	535А-1509036-50		Шестерня насоса
10	535А-1512452-В		Прокладка корпуса
11	535А-1509144-20		Крышка корпуса
12	535А-1512410-21		Клапан насоса
13	535А-1509136-Б		Прокладка крышки
14	258655-П		Штифт 8С3х20
15	535А-1509032-10		Прокладка
16	535А-1509040-20		Шестерня насоса
17	537-1504347-01		Пробка
18	200329-П29		Болт М10-6gх100
19	537-1509018		Пробка транспортная
