Каталог запасных частей к технике: КЗКТ-74281. Насос с крышкой 7428-1808010

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

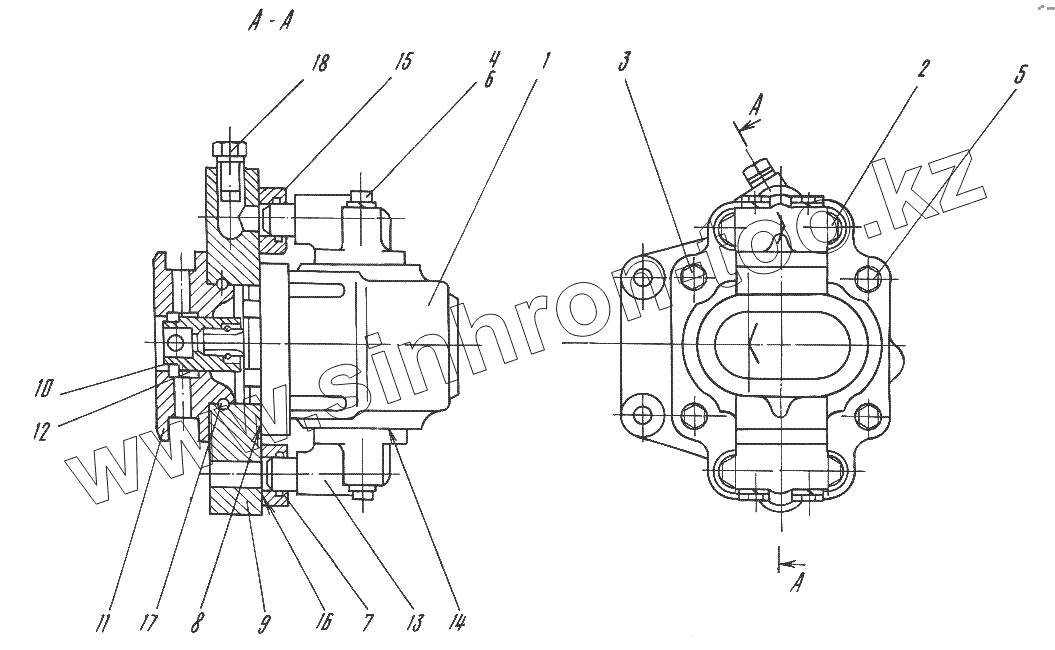

Позиция на иллюстрации	Заводской номер детали		Название детали
7428-1808010	7428-1808010		Насос с крышкой
1	НШ108-3 00		Насос
2	200269-П2		Болт М8-6gх50
3	201460-П2		Болт М8х30
4	201464-П2		Болт М8-6gх40
5	201469-П2		Болт М8-6gх55
6	252135-П2		Шайба 8Т
7	019-023-25		Кольцо ГОСТ9833-73
8	538Д-1724042		Прокладка
9	7427-1808026		Крышка
10	7428-1808028		Втулка шлицевая
11	7427-1808030		Втулка
12	7428-1808031		Кольцо
13	7427-1808036		Муфта угловая
14	7427-1808040		Прокладка
15	7427-1808042		Фланец
16	7427-1808044		Прокладка
17	7427-1808046		Кольцо стопорное
18	537-3505160		Пробка К 3/8"

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
