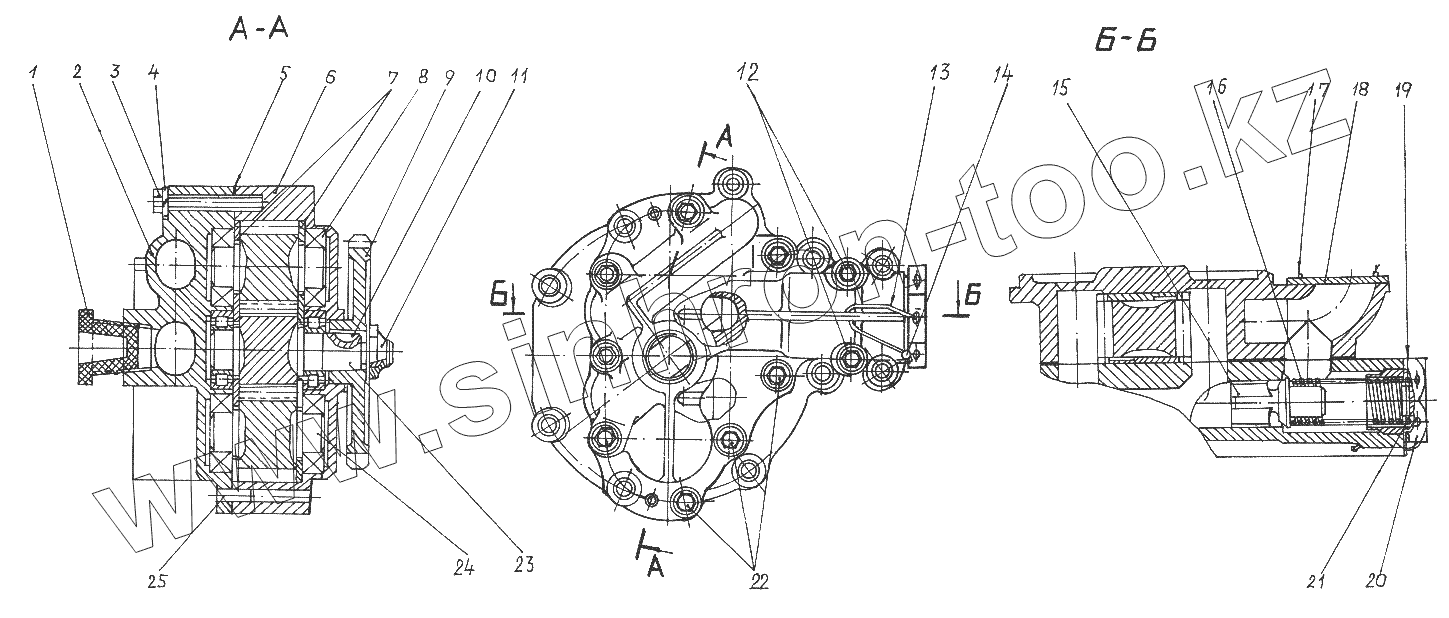

Каталог запасных частей к технике: КЗКТ-74281. Насос откачивающий 535А-1509210-12

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
535А-1509210-12 535А-1509210-12 Насос откачивающий
1 537-1518050 Пробка транспортная
2 535А-1509262-50 Крышка насоса
3 200322-П29 Болт М10-6gх65
4 252136-П2 Шайба
5 535А-1509225-Б Прокладка крышки
6 535А-1509216-60 Корпус откачивающего насоса
7 535А-1509030-10 Прокладка шестерен
8 П42205КМ Подшипник
9 535А-1509044-40 Шестерня привода
10 438805-П2 Шпонка сегментная 5х7,5
11 537-1308525 Гайка М18х1,5
12 200323-П29 Болт М10х70
13 258258-П8 Шплинт 1,2х300
14 49Б-3941008 Плом6а
15 535А-1512465-03 Клапан
16 535А-1509279 Пружина
17 258266-П8 Шплинт 1,2х500
18 537-1509286 Крышка транспортная
19 535А-1504032 Прокладка
20 535А-1509280-10 Болт
21 252017-П29 Шайба 16
22 201499-П2 Болт М10-6gх30
23 535А-1509268-40 Шестерня насоса
24 535А-1509272-10 Шестерня ведомая
25 258655-П Штифт 8С3х20
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
