Каталог запасных частей к технике: КЗКТ-74281. Наконечник гидроусилителя с шаровым пальцем 540-3405015-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

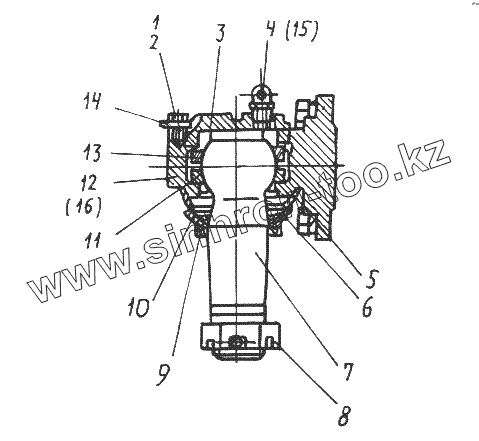

Позиция на иллюстрации Заводской номер детали Название детали
537-3405090 537-3405090 Наконечник штока с шаровым пальцем
540-3405015-01 540-3405015-01 Наконечник гидроусилителя с шаровым пальцем
1 201418-П29 Болт М6-6gх16
2 252134-П2 Шайба 6Т
3 540-3003026 Пробка
4 2.3.90.УХЛ1 Масленка ГОСТ19853-74
5 540-3003075-20 Шайба защитная нижняя
6 540-3003076-20 Шайба защитная средняя
7 540-3003032-10 Палец шаровой
8 342370-П29 Гайка М36х2
9 540-3003072 Кольцо распорное
10 540-3003074-20 Шайба защитная верхняя
11 540-3003078 Кольцо сферическое
12 540-3405018 Наконечник гидроусилителя
13 540-3003079 Кольцо сферическое нижнее
14 540-3003088 Пластина стопорная
15 2.3.90.Ц6хр Масленка ГОСТ19853-74
16 537-3405086 Наконечник штока
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
