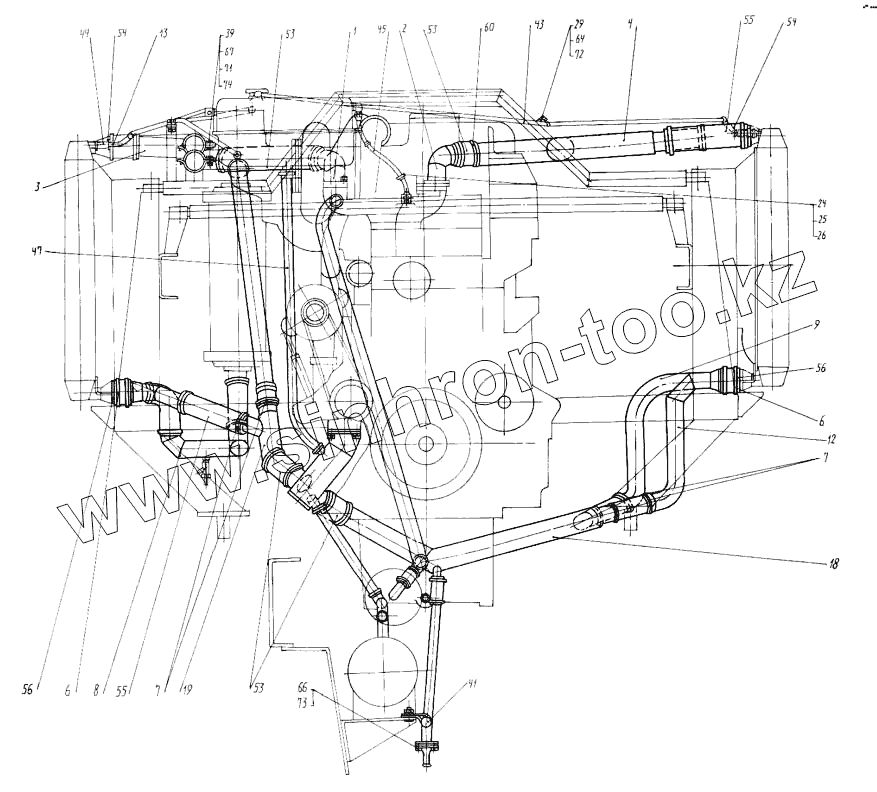

Каталог запасных частей к технике: КЗКТ-74281. Монтаж трубопроводов системы охлаждения 7428-1303005-50

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
6
7
7
8
9
12
13
18
19
24
25
26
29
39
41
43
44
45
47
53
53
53
54
54
55
55
56
56
60
64
66
67
71
72
73
74
Позиция на иллюстрации Заводской номер детали Название детали
1 7428-1303010-51 Патрубок отводящий правый
2 7428-1303011-51 Патрубок отводящий левый
3 7428-1303014-51 Труба отводящая правая
4 7428-1303015-51 Труба отводящая левая
6 7427-1303034 Хомут
7 537-1303041-А Хомут
8 7428-1303076-50 Труба к ВМР правая
9 7428-1303085-50 Труба от радиатора левая
12 7428-1303105-50 Труба от радиатора левая
13 7428-1303120-50 Тройник
18 7428-1303310-50 Труба к насосу левая
19 7428-1303320-51 Труба к насосу правая
24 297575-П29 Шплинт
25 297580-П29 Пряжка
26 297581-П29 Лента стяжная
29 315406-П29 Кляммер
39 7428-1303254-50 Кляммер
41 7427-1303308 Кляммер
43 7428-1303316-50 Трубка
44 7428-1303319 Шланг
45 7428-1303320 Шланг
47 7428-1303331-50 Шланг
53 7428-1303350-50 Шланг
54 7428-1303357-50 Шланг
55 7428-1303358-50 Шланг
56 7428-1303360 Шланг
60 036 Хомут
64 201420-П29 Болт М6-6gх20
66 201464-П2 Болт М8-6gх40
67 201495-П29 Болт М10-6gх20
71 252006-П29 Шайба 10
72 252134-П29 Шайба 6Т
73 252135-П29 Шайба 8Т
74 252136-П29 Шайба 10.ОТ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
