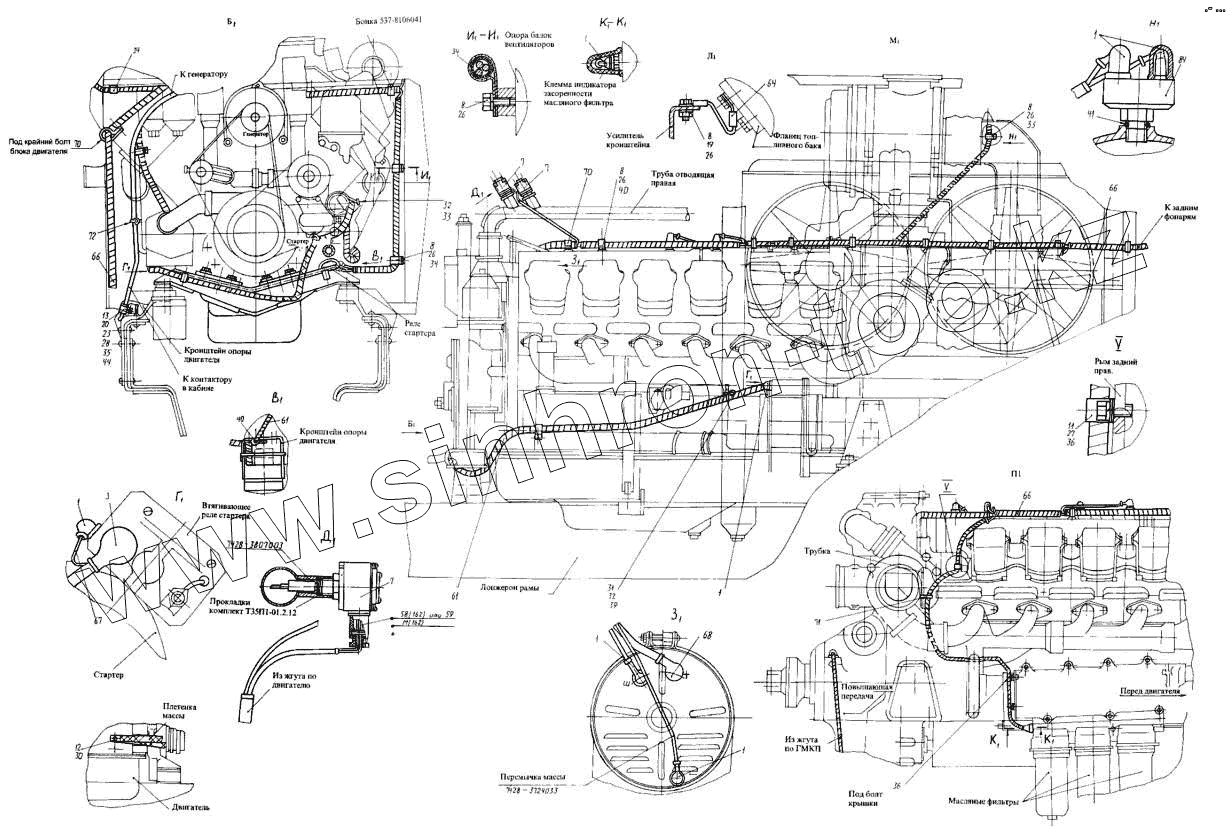

Каталог запасных частей к технике: КЗКТ-74281. Монтаж электрооборудования 7428-3700010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
3
7
7
7
8
8
8
8
8
11
12
13
19
20
23
26
26
26
26
26
27
28
30
31
32
32
33
33
34
34
34
35
36
36
39
40
40
41
44
59
61
61
64
66
66
66
67
68
70
70
71
72
84
Позиция на иллюстрации Заводской номер детали Название детали
1 НУР12-5 Наконечник резиновый
3 НУР24-18 Наконечник резиновый
7 Т35 01-03 Датчик-реле
8 201416-П29 Болт М6-6gх12
11 201453-П29 Болт М8-6gх14
12 201456-П29 Болт М8-6gх20
13 201497-П29 Болт М10-6gх25
19 250508-П29 Гайка М6-6Н
20 250512-П29 Гайка М10-6Н
23 252006-П29 Шайба 10
26 252134-П29 Шайба 6Т
27 252135-П29 Шайба 8Т
28 252136-П29 Шайба 10.ОТ
30 293270-П29 Шайба
31 297575-П29 Шплинт
32 297580-П29 Пряжка
33 315407 Кляммер
34 379165 Кляммер
35 379166 Кляммер
36 379173 Кляммер
37 379201 Кляммер
39 401820-П29 Лента
40 439412 Кляммер
41 012-016-25 Кольцо уплотнительное
44 535А-3506222-А Прокладка резиновая
58 7428-3724020 Провод
59 7428-3724027 Жгут проводов
61 7427-3724061 Провод стартера
64 7428-3724115-ХЛ Провод
66 7428-3724159 Жгут проводов
67 7428-3724180 Перемычка
68 40Г-3724240 Чехол защитный
70 535А-3724517 Кляммер
71 41-3724527 Поясок крепления
72 49-3724527 Поясок
84 13-3839600-ГЧ Датчик фильтра
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
