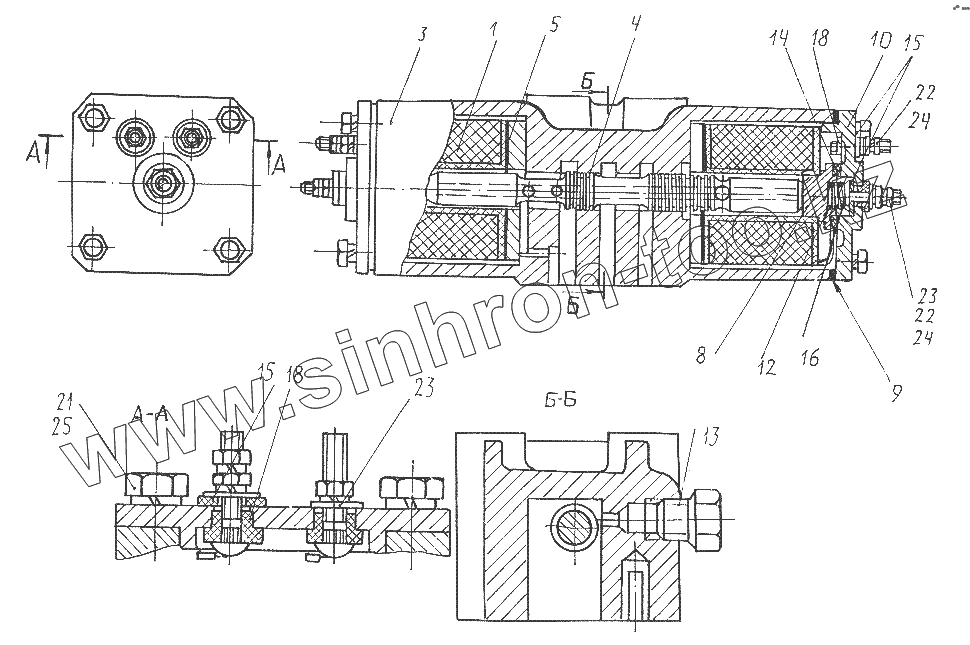

Каталог запасных частей к технике: КЗКТ-74281. Механизм блокировки 535А-1512320-30

Тип техники

Марка

Модель

Схема

1

3

4

5

8

9

10

12

13

14

15

15

16

18

18

21

22

22

23

23

24

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
535А-1512320-30	535А-1512320-30		Механизм блокировки
1	537-3733150		Катушка
3	535А-1512330-Б		Корпус механизма
4	535А-1512345-Б		Золотник механизма
5	535А-1512353		Экран
8	535А-1512355-Б		Ограничитель
9	535А-1512358-Б		Прокладка крышки
10	535А-1512366-Б		Крышка
12	535-2905388		Пружина клапана
13	537-3505160-01		Пробка К 3/8"
14	537-3733173		Кольцо изоляционное
15	535А-3720178-Б		Шайба изоляционная
16	537-3720182		Винт контактный
18	537-3733180		Втулка
21	201456-П2		Болт М8-6gх20
22	250462-П29		Гайка М4-6Н
23	252002-П29		Шайба 4
24	252132-П2		Шайба 4Н
25	252135-П2		Шайба 8Т
