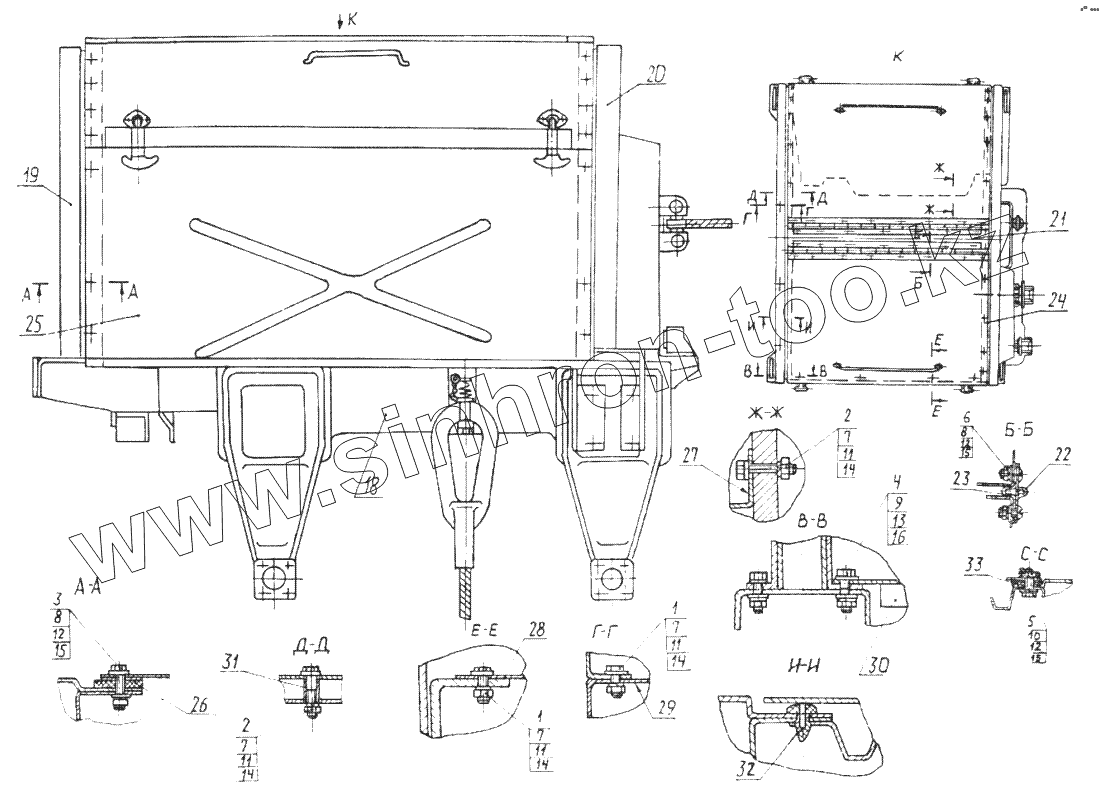

Каталог запасных частей к технике: КЗКТ-74281. Лебедка с кожухом 537Г-4501009-01

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

7

7

7

8

8

9

10

11

11

11

11

12

12

12

13

14

14

14

14

15

15

15

16

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
537Г-4501009-01	537Г-4501009-01		Лебедка с кожухом
1	201420-П29		Болт М6-6gх20
2	201426-П29		Болт М6х35
3	201456-П2		Болт М8-6gх20
4	201499-П2		Болт М10-6gх30
5	205418-П29		Болт 2М8х1-6gх20.6
6	220162-П2		Винт М8-6gх16
7	250508-П2		Гайка М6-6Н
8	250510-П2		Гайка М8-6Н
9	250512-П2		Гайка М10-6Н
10	250975-П29		Гайка М8х1
11	252004-П29		Шайба 6
12	252005-П29		Шайба 8
13	252006-П29		Шайба 10
14	252134-П		Шайба 6Т
15	252135-П2		Шайба 8Т
16	252136-П2		Шайба
17	258013-П		Шплинт 2х16.016
18	537Г-4501010		Лебедка
19	537Г-4509020-01		Дужка кожуха передняя
20	537Г-4509022-01		Дужка кожуха задняя
21	537Г-4509098-01		Стяжка
22	537Г-4509100-01		Петля
23	537Г-4509104		Уплотнитель
24	537Г-4509120-01		Панель кожуха
25	537Г-4509150-01		Боковина кожуха
26	537Г-4509156		Прокладка боковины
27	537Г-4509161-01		Панель нижняя правая
28	537Г-4509162-01		Панель
29	537Г-4509163-01		Панель
30	537Г-4509208-01		Угольник
31	537Г-4509350		Втулка
32	535А-8402036		Буфер капота
33	537-8402041		Прокладка стяжки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
