Позиция на иллюстрации	Заводской номер детали		Название детали

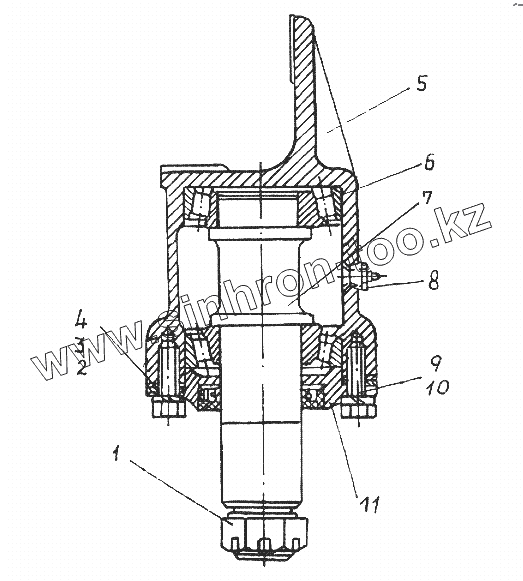

535А-3003210	535А-3003210		Кронштейн маятникового рычага
1	311702-П29		Гайка М33х1,5-6Н
2	535-3003220		Прокладка регулировочная
3	535-3003221		Прокладка регулировочная
4	535-3003222		Прокладка регулировочная
5	535А-3003212		Кронштейн маятникового рычага
6	7209		Подшипник ТУ37.006.162-89
7	537-3003214		Вал
8	1.3.Ц6хр		Масленка ГОСТ19853-74
9	201497-П2		Болт М10-6gх25
10	252136-П2		Шайба
11	535-3003216		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
