Каталог запасных частей к технике: КЗКТ-74281. Коробка релейная 7428-3747032-50

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8

9

10

11

12

12

12

13

14

14

14

15

16

17

18

18

19

19

20

20

20

21

21

22

23

24

24

25

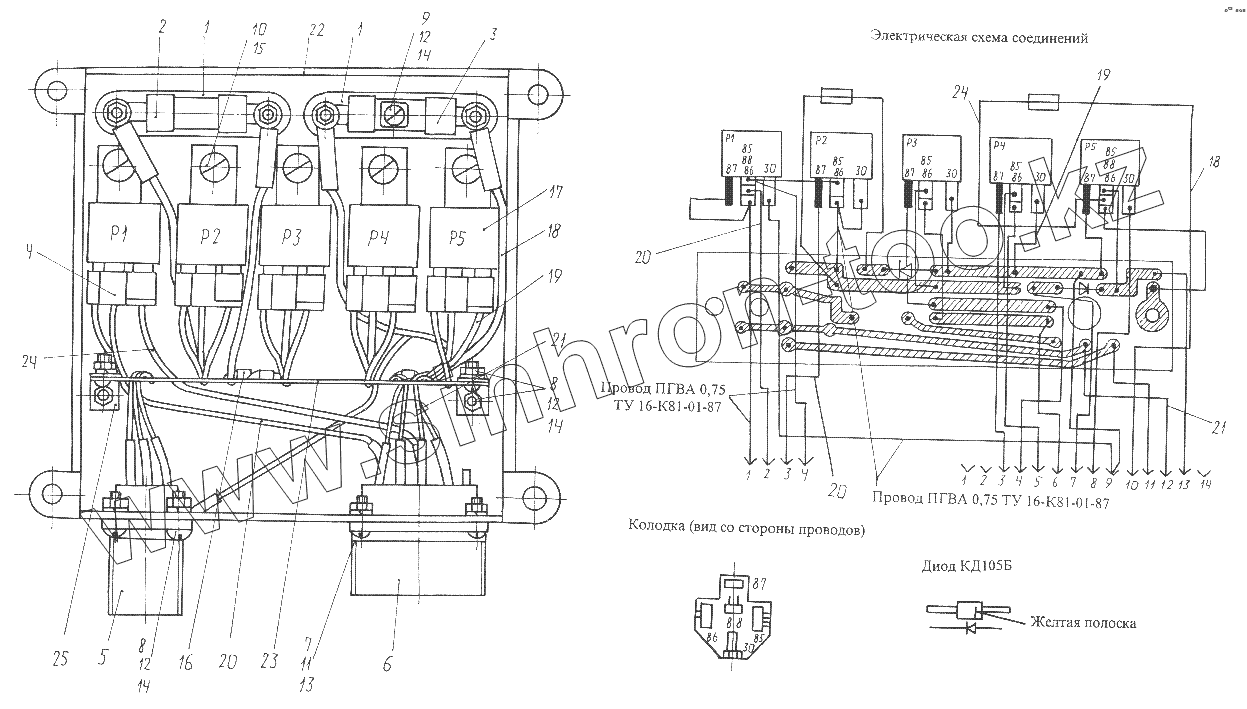

Позиция на иллюстрации	Заводской номер детали		Название детали
7428-3747032-50	7428-3747032-50		Коробка релейная
1	БЗ-20		Блок защиты
2	ПВ-2		Предохранитель плавкий
3	ПВ-6		Предохранитель плавкий
4	[Колодка гнездовая]		Колодка гнездовая
5	ШРГ20П4ЭШ4		Колодка (вилка)
6	ШР40П14ЭШ2		Колодка (вилка)
7	220005-П29		Винт М3х12
8	220051-П29		Винт М4-6gх10
9	220053-П29		Винт М4-6gх14
10	220102-П2		Винт М6-6gх10
11	250458-П29		Гайка М3-6Н
12	250462-П29		Гайка М4-6Н
13	252130-П29		Шайба 3Т
14	252132-П29		Шайба 4
15	252134-П29		Шайба 6Т
16	КД105БТР3.362.060ТУ		Диод полупроводниковый
17	11-3747010-ГЧ		Реле
18	7427-3747019-ХЛ		Перемычка
19	7427-3747022-ХЛ		Перемычка
20	7427-3747023-ХЛ		Перемычка
21	7427-3747024		Провод
22	7427-3747025		Корпус
23	7427-3747031-01		Плата
24	7427-3747033-ХЛ		Перемычка
25	7427-3747036		Кронштейн

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
