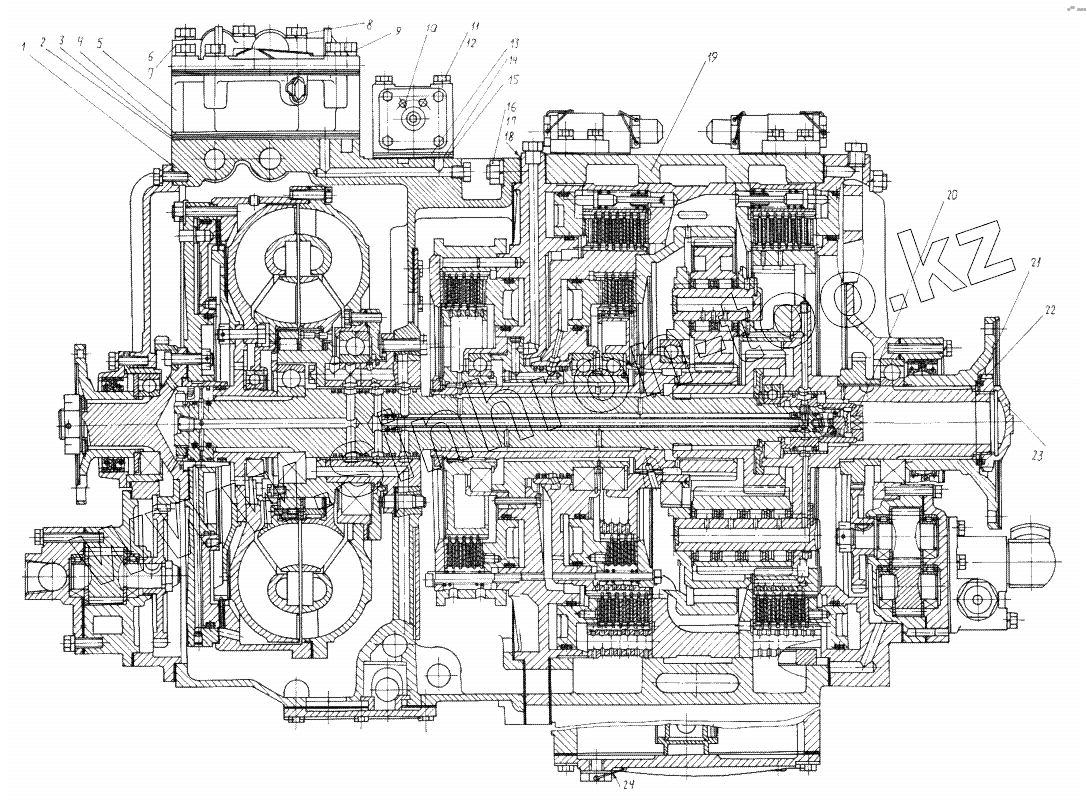

Каталог запасных частей к технике: КЗКТ-74281. Коробка передач гидромеханическая 7426-1700030

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
7426-1700030 7426-1700030 Коробка передач гидромеханическая
1 7426-1709010 Гидротрансформатор
2 7426-1712183 Прокладка
3 535А-1512182-01 Пластина нижняя
4 7426-1712180 Прокладка
5 7426-1712010 Механизм управления трансмиссией
6 535А-1512093 Болт установочный
7 252137-П2 Шайба 12.ОТ
8 200384-П2 Болт М12-6gх130
9 200381-П2 Болт М12х110
10 535А-1512320-30 Механизм блокировки
11 200328-П29 Болт М10х95
12 252136-П2 Шайба
13 535А-1512378 Прокладка
14 535А-1512282-11 Пластина
15 535А-1512380 Прокладка
16 250559-П29 Гайка М14х1,5
17 252138-П2 Шайба 14.ОТ
18 535А-1511188 Прокладка картера
19 7428-1700035 Коробка передач планетарная
20 537-1710147 Гайка
21 535А-1510187 Шайба стопорная
22 535А-2905402 Кольцо
23 537-1710182 Крышка резьбовая
24 258252-П8 Шплинт 1,2х150
