Каталог запасных частей к технике: КЗКТ-74281. Картер промежуточный 7428-1711014

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

10

11

12

13

14

15

16

17

18

19

20

24

25

26

27

28

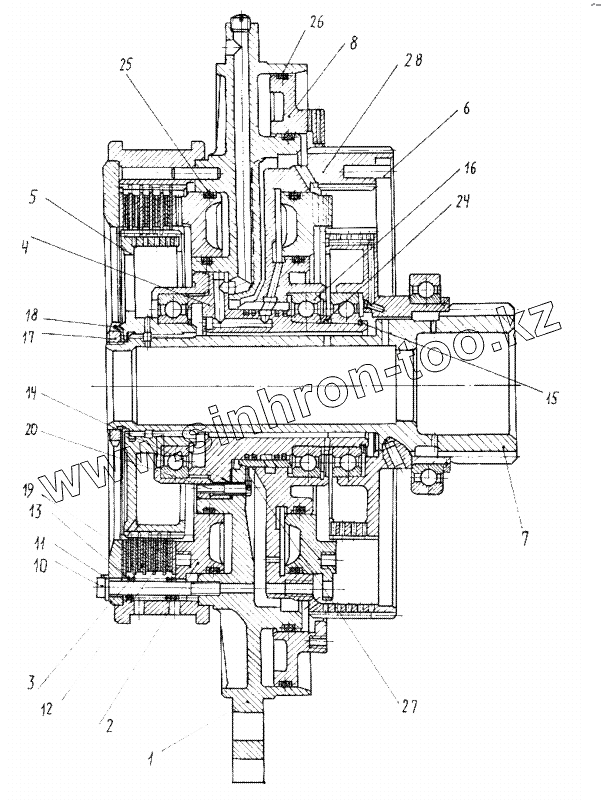

Позиция на иллюстрации	Заводской номер детали		Название детали
7428-1711014	7428-1711014		Картер промежуточный
1	535А-1511016-01		Картер промежуточный
2	535А-15110138-21		Поршень
3	535А-1511046-01		Диск металлокерамический
4	535А-1511070		Опора подшипников
5	535А-1511090		Ступица передачи
7	535А-1511140-10		Вал промежуточный
8	535А-1711182-Б		Поршень фрикциона
10	317765-П2		Болт М12-6Нх92
11	535А-1510029		Пластина стопорная
12	535А-1511044		Диск стальной
13	535А-1511058		Пружина фрикциона
14	535А-1511082		Прокладка опоры
15	535А-1511104-10		Кольцо
16	П6-120		Подшипник ГОСТ8338-75
17	535А-1511168-01		Гайка М72х1,5
18	535А-1511172		Шайба замковая
19	537-1711056		Крышка
20	206508-П		Болт 3М8-6gх45
24	535А-1511132		Кольцо распорное
25	Д4102.5818		Прокладка
26	Д4102.5803		Прокладка
27	258254-П8		Шплинт 1,2х200
28	535А-1511120-01		Корпус фрикциона прямой передачи

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
