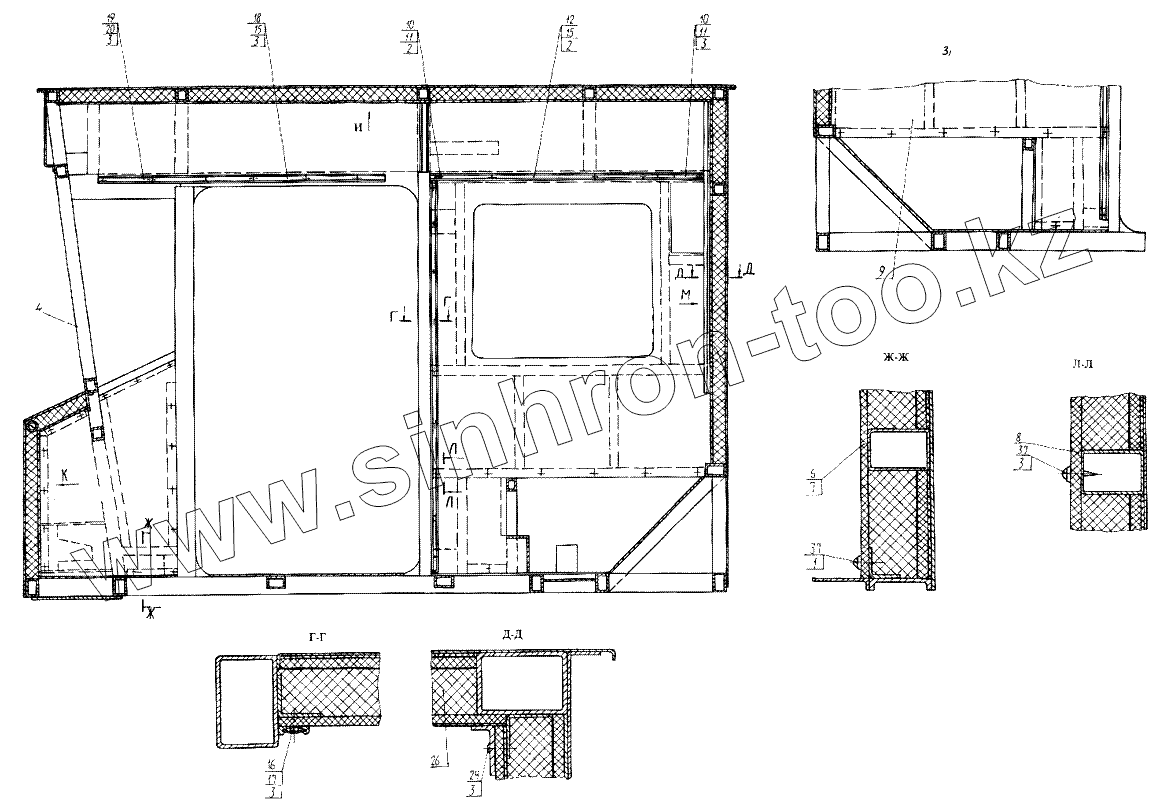

Каталог запасных частей к технике: КЗКТ-74281. Кабина обитая и окрашенная 7428-5000012-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
3
4
6
7
8
9
10
10
11
11
12
15
15
16
17
18
19
20
24
26
37
37
Позиция на иллюстрации Заводской номер детали Название детали
7428-5000012-10 7428-5000012-10 Кабина обитая и окрашенная
1 240818-П29 Винт М4х12
2 240822-П29 Винт М4х25
3 241820-П29 Винт М4х18
4 7428-5000020 Кабина
6 7427-5402020 Обивка боковины правая
7 7427-5402021 Обивка боковины левая
8 7427-5402030-11 Обивка боковины 2Я
9 7427-5402031-11 Обивка боковины
10 7428-5402066 Планка задняя
11 7428-5402068 Лента
12 7427-5402070 Планка задняя
15 7428-5402072 Лента
16 7427-5402074 Планка
17 7427-5402076 Лента
18 7428-5402078 Планка передняя
19 7428-5402082 Планка
20 7428-5402084 Лента
24 7427-5602032 Уголок
26 7427-5602036 Уголок
37 537-5702034 Шайба облицовочная
