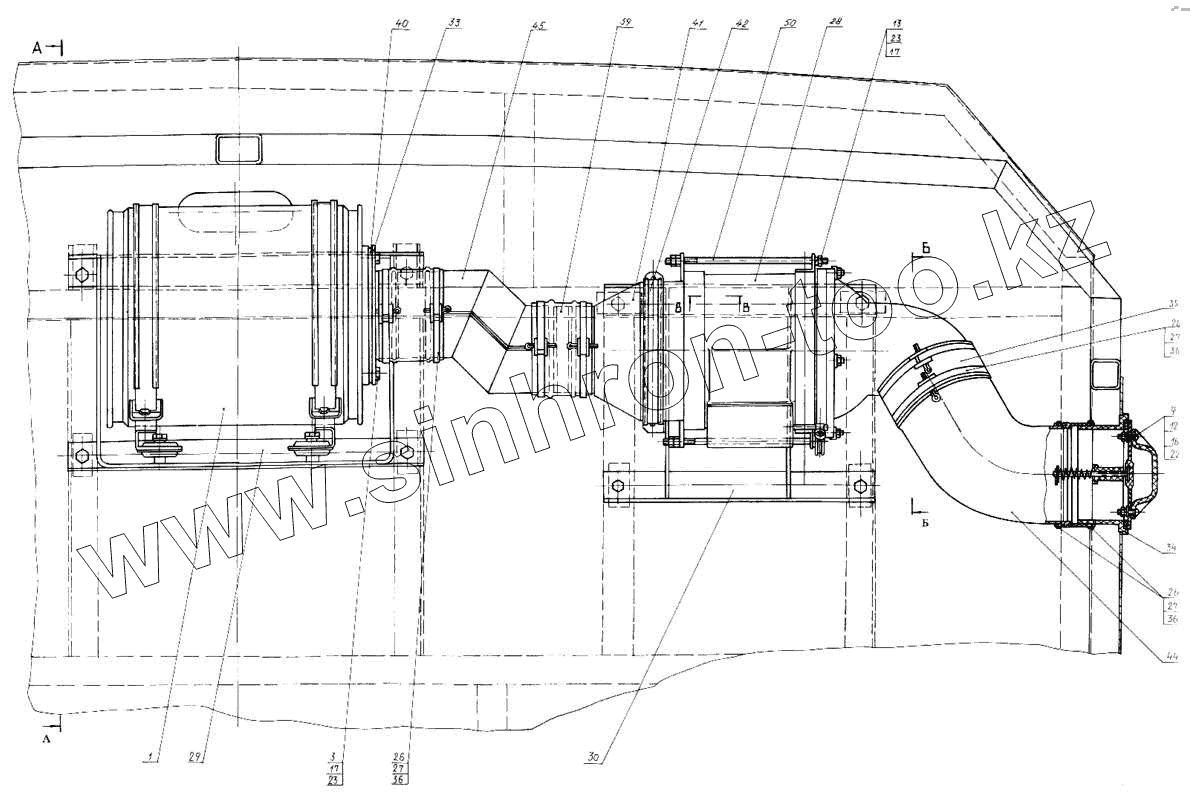

Каталог запасных частей к технике: КЗКТ-74281. Фильтровентиляционная установка (ФВУ) 7428-8038001-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
9
12
13
16
17
17
22
23
23
26
26
26
27
27
27
28
29
30
33
34
35
36
36
36
39
40
41
42
44
45
50
Позиция на иллюстрации Заводской номер детали Название детали
7428-8038001-10 7428-8038001-10 Фильтровентиляционная установка (ФВУ)
1 ФПТ-200М Фильтр-поглотитель
3 201454-П29 Болт М8-6gх16
9 220107-П29 Винт М6-6gх20
12 250508-П29 Гайка М6-6Н
13 250510-П29 Гайка М8-6Н
16 252004-П29 Шайба 6
17 252005-П29 Шайба 8
22 252134-П29 Шайба 6Т
23 252135-П29 Шайба 8Т
26 297575 Шплинт
27 297580-П29 Пряжка
28 155-30-266-СББ Нагнетатель
29 7428-8038010-10 Кронштейн
30 7428-8038016 Кронштейн
33 538ДП-8038048 Патрубок
34 7428-8038055 Клапан
35 41-8038058 Кольцо соединительное
36 41-8038060 Лента стяжная
39 538ДП-8038076 Кольцо соединительное
40 538ДП-8038078 Прокладка
41 7428-8038090 Диффузор с приводом
42 7428-8038110 Хомут
44 7428-8038140 Воздуховод
45 7428-8038155-10 Воздуховод
50 538У-8038244 Стяжка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
