Каталог запасных частей к технике: КЗКТ-74281. Бак топливный 7427-1101010-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12

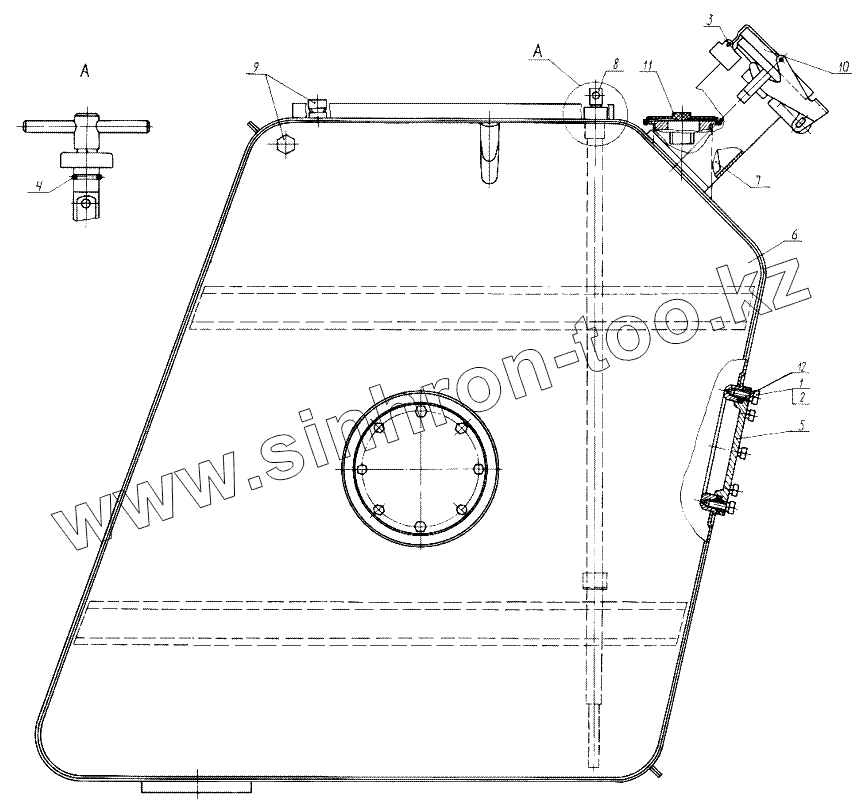

Позиция на иллюстрации Заводской номер детали Название детали
7427-1101010-10 7427-1101010-10 Бак топливный
1 201495-П29 Болт М10-6gх20
2 252136-П2 Шайба
3 255085-П29 Заклепка 4х40
4 012-016-25 Кольцо уплотнительное
5 537-1018098-А Крышка
6 7427-1101012-10 Корпус
7 535А-1101090-Б Труба в сборе
8 7427-1101130 Указатель уровня топлива
9 537-1101250-01 Пробка К 1/4"
10 7426-1103010 Пробка топливного бака
11 538Д-1109160 Пробка транспортная
12 13546 Кольцо уплотнительное
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
