Каталог запасных частей к технике: Кранэкс МТП-71А. Установка вентилятора с калорифером

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

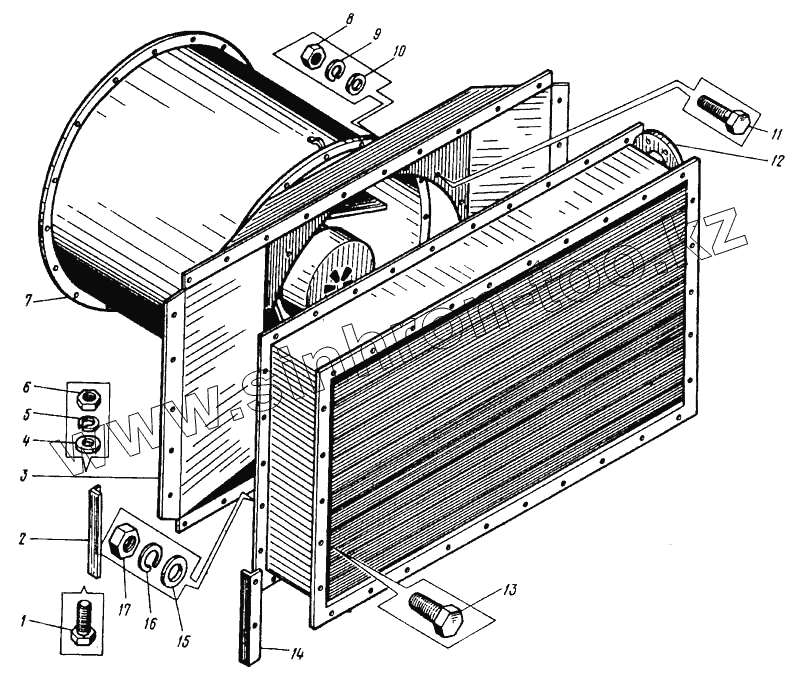

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71.19.55.000	МТП-71.19.55.000		Установка вентилятора с калорифером
1	Болт М12х30 [7798]		Болт М12х30
2	МТП-71.19.55.001		Стойка правая
3	МТП-71.19.55.500		Раструб
4	Шайба 12 [11371]		Шайба 12
5	Шайба 12.65Г [6402]		Шайба 12.65Г
6	Гайка М12 [5915]		Гайка М12
7	11442		Вентилятор осевой В-06-300-6.3
8	Гайка М6 [5915]		Гайка М6
9	Шайба 6.65Г [6402]		Шайба 6.65Г
10	Шайба 6 [11371]		Шайба 6
11	Болт 16х20 [7798]		Болт 16х20
12	МТП-71.19.55.400		Чертеж-доделка калорифера
13	Болт М8х20 [7798]		Болт М8х20
14	МТП-71.19.55.001-01		Стойка левая
15	Шайба 8 [11371]		Шайба 8
16	Шайба 8.65Г [6402]		Шайба 8.65Г
17	Гайка М8 [5915]		Гайка М8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
