Каталог запасных частей к технике: Кранэкс МТП-71А. Установка силовая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
14
15
15
16
17
18
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33

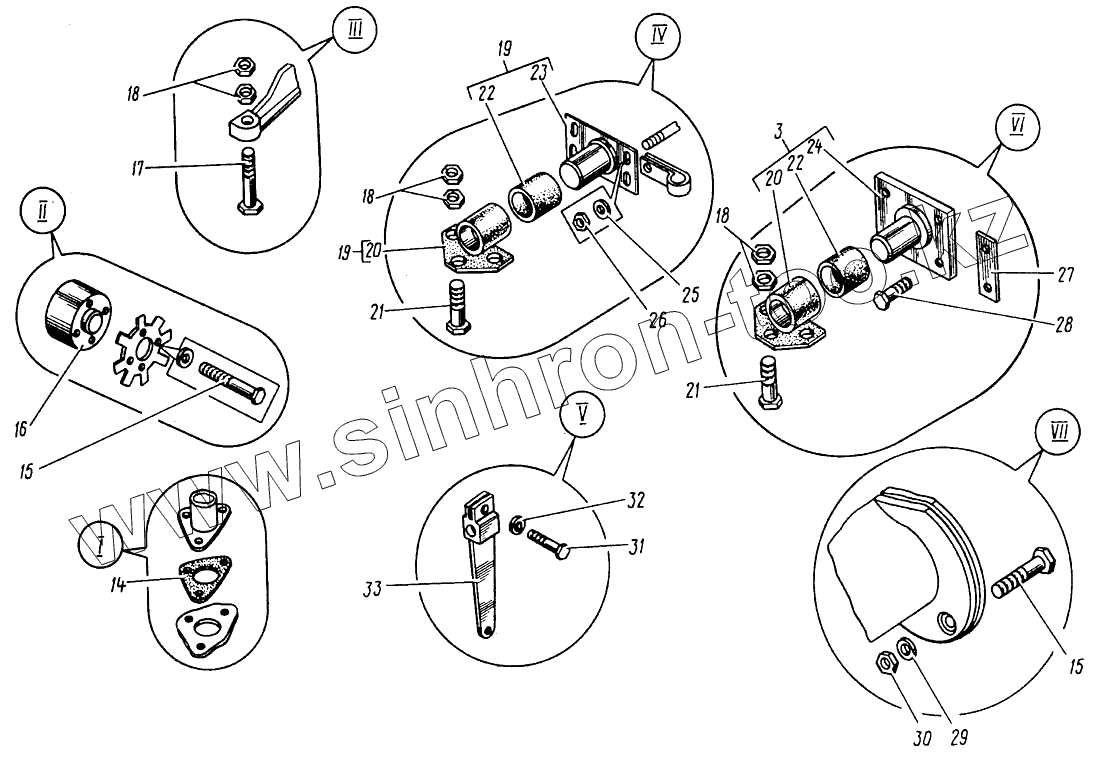

Позиция на иллюстрации Заводской номер детали Название детали
3 4121.11.00.550 Опора средняя
14 4121.11.00.008 Прокладка
15 Болт М10х80 [7798] Болт М10х80
16 4121.11.00.002 Вставка
17 Болт М20х100 [7795] Болт М20х100
18 Гайка М20 [5915] Гайка М20
19 4121.11.00.200 Опора задняя
20 4121.11.00.201 Опора
21 Болт М20х75 [7795] Болт М20х75
22 4121.11.00.202 Втулка
23 4121.11.00.601 Кронштейн
24 4121.11.00.250 Кронштейн
25 Шайба 16 [11371] Шайба 16
26 Гайка М16 [5915] Гайка М16
27 4121.11.00.006 Планка
28 Болт М16х50 [7796] Болт М16х50
29 Шайба 10.65Г [6402] Шайба 10.65Г
30 Гайка М10 [5915] Гайка М10
31 Болт М12х45 [7796] Болт М12х45
32 Шайба 12.65Г [6402] Шайба 12.65Г
33 МТП-71.41.03.200 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
