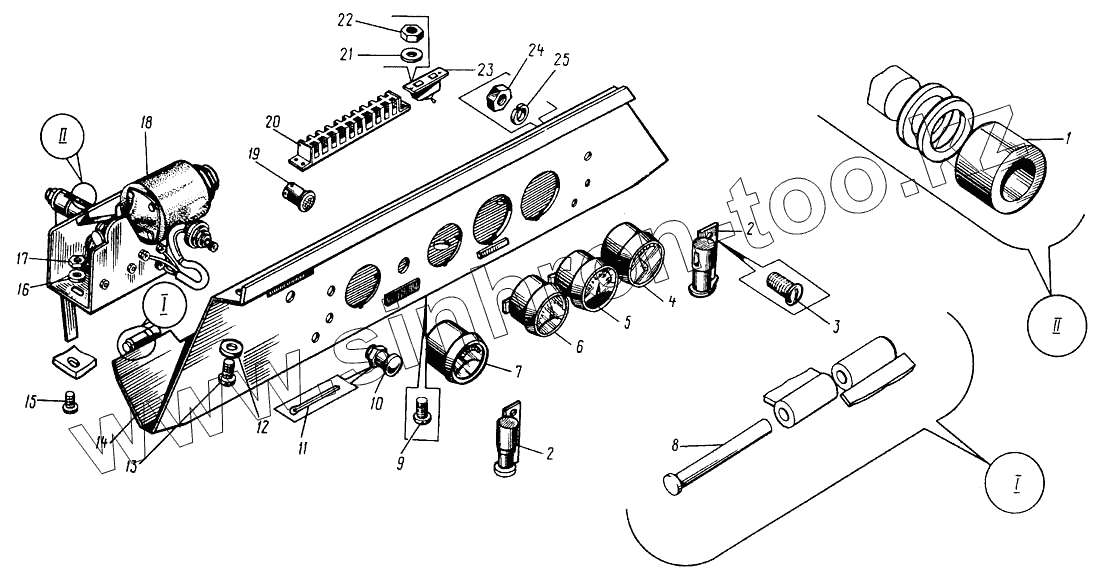

Каталог запасных частей к технике: Кранэкс МТП-71А. Установка щитка приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
МТП-71А.35.05.000 МТП-71А.35.05.000 Установка щитка приборов
1 МТП-71А.35.05.001 Втулка
2 3940 Лампа контрольная ЛК-73И
3 Винт М5х12 [17473] Винт М5х12
4 37-003.466 Манометр МД-219
5 37-003.459 Указатель температуры УК-133В
6 37-003.459 Указатель температуры УК-133В
7 1700 Указатель тока
8 4121.15.01.008 Ось
9 Винт М4х12 [17473] Винт М4х12
10 МТП-71.15.03.001 Рукоятка
11 Шплинт 2х25 [397] Шплинт 2х25
12 Шайба 10 [11371] Шайба 10
13 Винт М10х25 [17473] Винт М10х25
14 МТП-71А.35.05.100 Щиток приборов
15 Винт М8х20 [17475] Винт М8х20
16 Шайба 8.65Г [6402] Шайба 8.65Г
17 Гайка М8 [5915] Гайка М8
18 37-003.208 Стеклоочиститель СЛ-104В
19 37-003.293 Фонарь контрольной лампы ПД-20Е
20 16-526-108 Блок зажимов Б3Н19-2131203В00У2
21 Шайба 4 [11371] Шайба 4
22 Гайка М4 [5927] Гайка М4
23 37-029.411 Включатель ВК-57
24 Гайка М5 [5927] Гайка М5
25 Шайба 5.65Г [6402] Шайба 5.65Г
