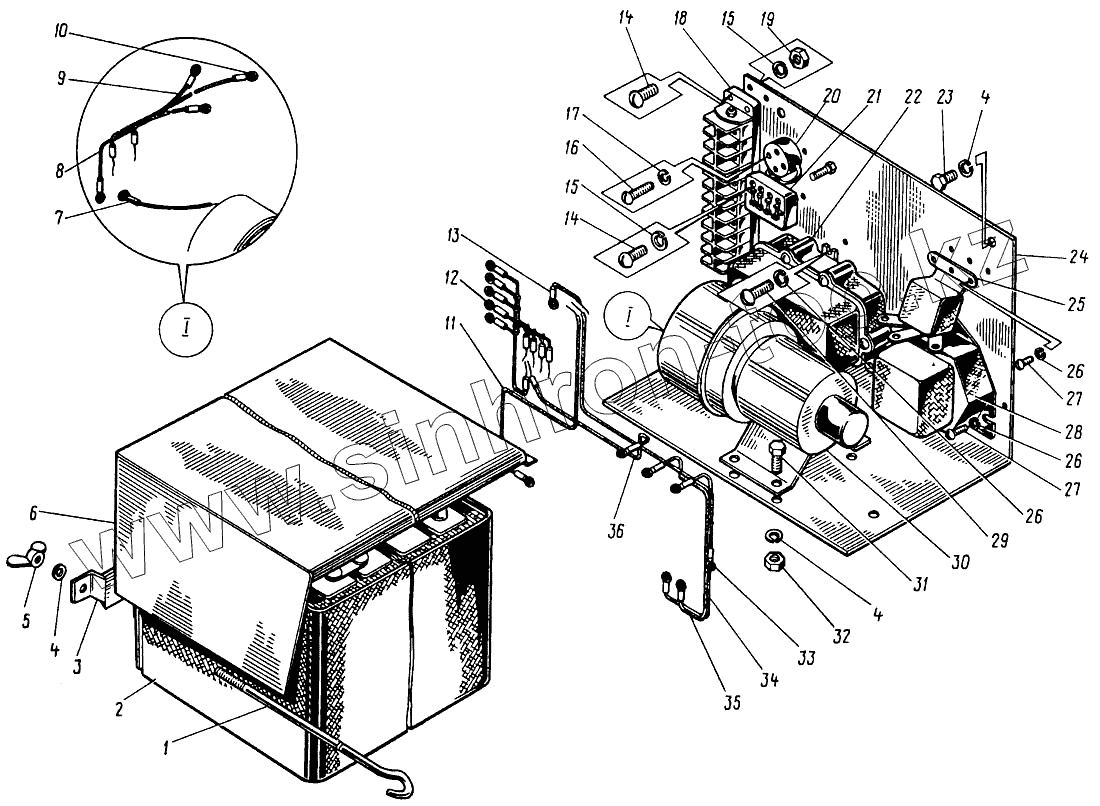

Каталог запасных частей к технике: Кранэкс МТП-71А. Установка приборов в нише с электромонтажом
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.42.01.000 | МТП-71А.42.01.000 | Установка приборов в нише с электромонтажом | |
| 1 | МТП-71А.42.01.001 | Тяга | |
| 2 | 16-529-951 | Батарея 60Т-190ТР | |
| 3 | МТП-71А.42.01.300 | Кронштейн | |
| 4 | Шайба 8.65Г [6402] | Шайба 8.65Г | |
| 5 | Гайка М8 [3032] | Гайка М8 | |
| 6 | МТП-71А.42.01.200 | Крышка | |
| 7 | МТП-71А.42.00.020-07 | Провод | |
| 8 | МТП-71А.42.00.010 | Провод | |
| 9 | МТП-71А.42.00.010-07 | Провод | |
| 10 | МТП-71А.42.00.010-06 | Провод | |
| 11 | МТП-71А.42.00.020-01 | Провод | |
| 12 | МТП-71А.42.01.400 | Жгут проводов | |
| 13 | МТП-71А.42.00.020-02 | Провод | |
| 14 | Винт М5х12 [17473] | Винт М5х12 | |
| 15 | Шайба 8.65Г [6402] | Шайба 8.65Г | |
| 16 | Винт М5х12 [17473] | Винт М5х12 | |
| 17 | Шайба 3.65Г [6402] | Шайба 3.65Г | |
| 18 | 16-526-108 | Блок зажимов Б3Н19-2131203В00У2 | |
| 19 | Гайка М5 [5927] | Гайка М5 | |
| 20 | 16-526-359 | Реле-регулятор РР362-Б | |
| 21 | 37-003-265 | Блок предохранителей ПР11-В | |
| 22 | 37-003-256 | Реле-регулятор РР362-Б | |
| 23 | Болт [МТП-71.19.03.012] | Болт | |
| 24 | МТП-71А.42.01.100 | Щиток | |
| 25 | 37-003-075 | Реле РС502 | |
| 26 | Шайба [6402] | Шайба | |
| 27 | Винт М6х10 [17473] | Винт М6х10 | |
| 28 | 37-003-395 | Реле блокировки РБ-1 | |
| 29 | Винт М6х16 [17473] | Винт М6х16 | |
| 30 | 37-003-071 | Переключатель ВК30-Б | |
| 31 | Болт М8х20 [7798] | Болт М8х20 | |
| 32 | Гайка М8 [5915] | Гайка М8 | |
| 33 | МТП-71А.42.00.020-06 | Провод | |
| 34 | МТП-71А.42.00.010-02 | Провод | |
| 35 | МТП-71А.42.00.010-01 | Провод | |
| 36 | МТП-71А.42.00.010-03 | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
