Каталог запасных частей к технике: Кранэкс МТП-71А. Установка подогревателя ПЖБ-300В

Тип техники

Марка

Модель

Схема

10

10

11

11

12

12

13

14

14

15

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

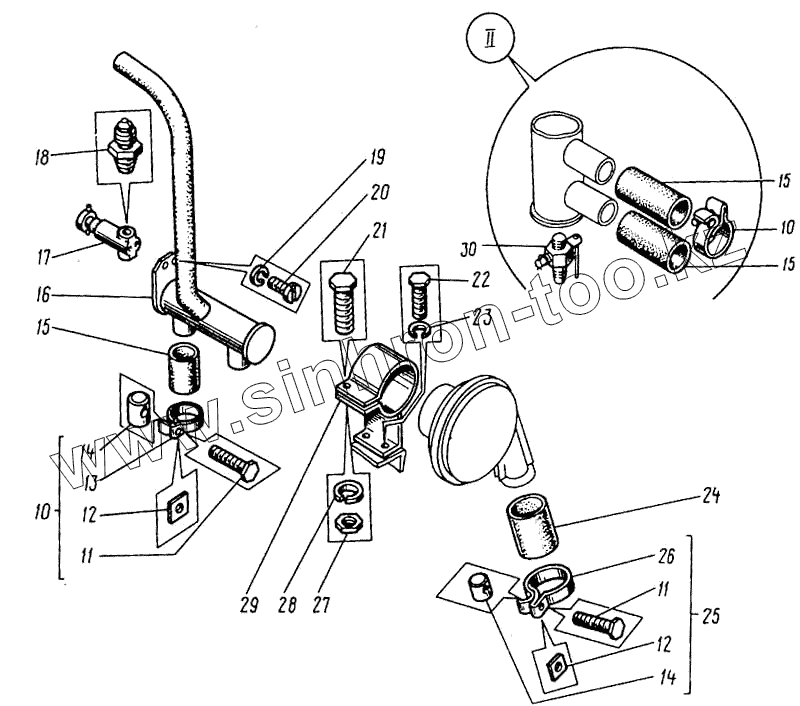

Позиция на иллюстрации	Заводской номер детали		Название детали
9	4121.11.03.450		Поддон
10	4121.11.01.900		Хомутик
11	Болт [4121.11.01.904]		Болт
12	Шайба [4121.11.01.903]		Шайба
13	4121.11.01.902		Скоба
14	Гайка [4121.11.01.901]		Гайка
15	Рукав L = 60 [18698]		Рукав L = 60
16	МТП-71.41.01.300		Трубопровод
17	Электромагнитный клапан		Электромагнитный клапан
18	4121.11.03.010		Штуцер
19	Шайба 6.65Г [6402]		Шайба 6.65Г
20	Винт М6х14 [1492]		Винт М6х14
21	Болт М10х30 [7798]		Болт М10х30
22	Болт [МТП-71.19.00.016]		Болт
23	Шайба 8.65Г [6402]		Шайба 8.65Г
24	Рукав L =0,1 м 42х56.5-15 [10362]		Рукав L =0,1 м 42х56.5-15
25	4121.11.03.500		Хомут
26	4121.11.03.501		Скоба
27	Гайка М10 [5915]		Гайка М10
28	Шайба 10.65Г [6402]		Шайба 10.65Г
29	4121.11.03.700		Хомут сварной
30	206		Кран спускной БССР 50-78

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
