Каталог запасных частей к технике: Кранэкс МТП-71А. Установка лестницы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22

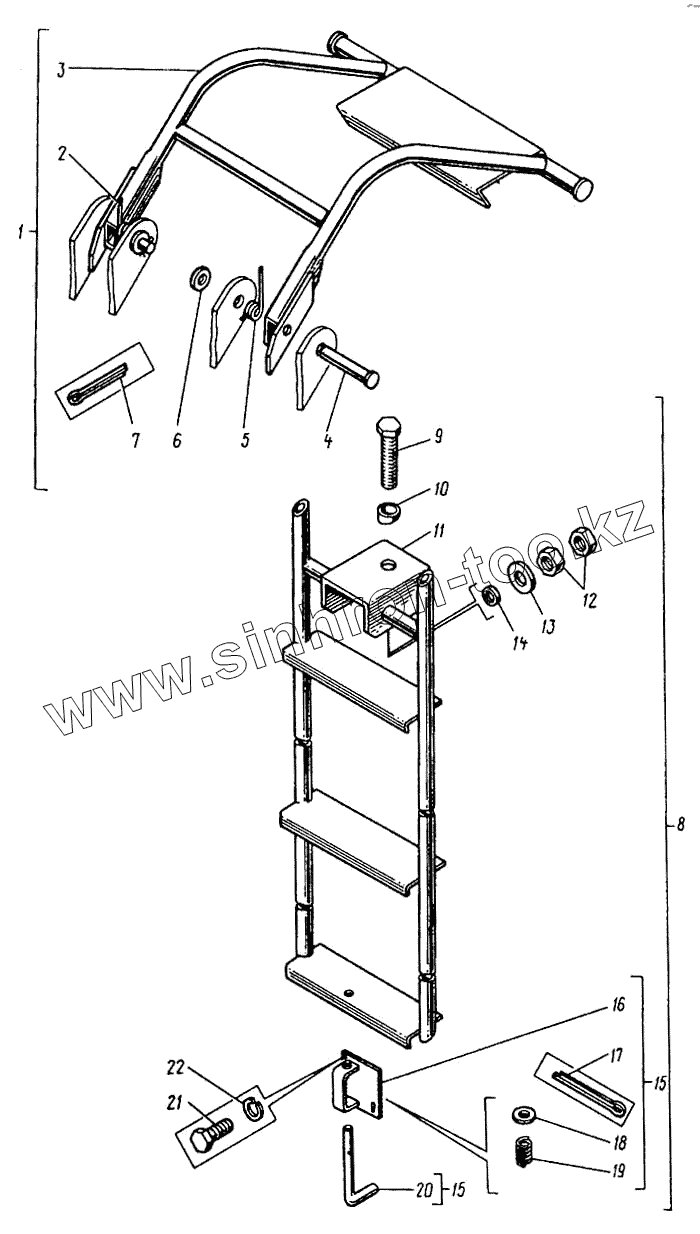

Позиция на иллюстрации Заводской номер детали Название детали
МТП-71.02.22.000 МТП-71.02.22.000 Установка лестницы
1 МТП-71.02.30.000 Лестница
2 МТП-71.02.30.002 Пружина левая
3 МТП-71.02.30.100 Лестница
4 9650 Ось 22-10Х4х20
5 МТП-71.02.30.003 Пружина правая
6 Шайба 16 [9649] Шайба 16
7 Шплинт 4х32 [397] Шплинт 4х32
8 МТП-71.02.22.000 Установка лестницы
9 Болт М20х90 [7795] Болт М20х90
10 Шайба [МТП-71.02.22.002] Шайба
11 МТП-71.02.22.100 Лестница
12 Гайка М20 [5915] Гайка М20
13 Шайба [МТП-71.02.22.003] Шайба
14 МТП-71.02.22.001 Труба
15 МТП-71.02.22.150 Засов
16 МТП-71.02.22.160 Кронштейн
17 Шплинт 3.2х25 [397] Шплинт 3.2х25
18 Шайба 10 [11371] Шайба 10
19 4121.21.01.603 Пружина
20 МТП-71.02.22.151 Штырь
21 Болт М10х25 [7798] Болт М10х25
22 Шайба 10.65 [6402] Шайба 10.65
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
