Каталог запасных частей к технике: Кранэкс МТП-71А. Установка фильтров линейных

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

2

3

3

4

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

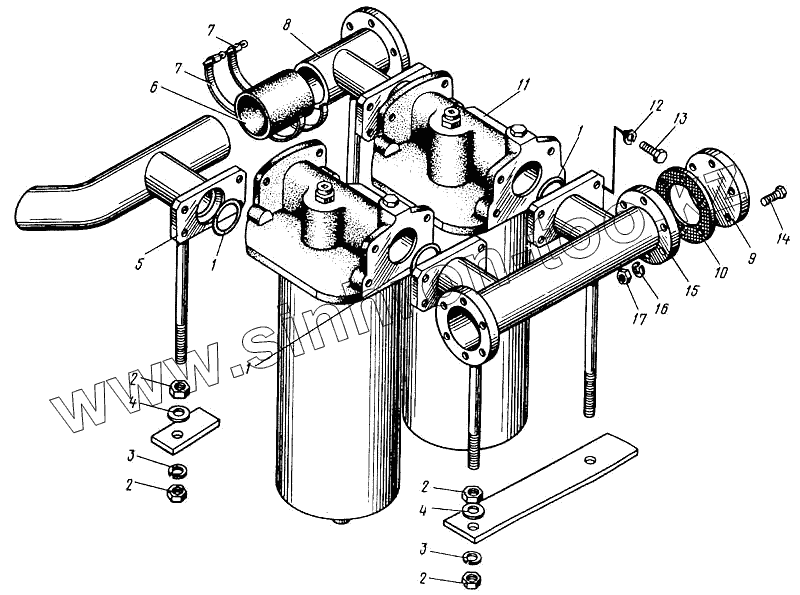

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71.19.07.000	МТП-71.19.07.000		Установка фильтров линейных
1	Кольцо [9833059-065-36-2-2]		Кольцо
2	Гайка М16 [5915]		Гайка М16
3	Шайба 16.65Г [6402]		Шайба 16.65Г
4	Шайба 16 [11371]		Шайба 16
5	МТП-71.19.07.200		Труба сварная
6	Рукав L = 100 60-3 [1503527]		Рукав L = 100 60-3
7	МТП-71.П.04.550		Хомут
8	МТП-71.19.07.500		Труба сварная
9	МТП-71.19.07.002		Фланец
10	МТП-71.19.07.001		Прокладка
11	7491.045.000		Фильтр линейный
12	Шайба 12.65Г [6402]		Шайба 12.65Г
13	Болт М12х30 [7798]		Болт М12х30
14	Болт М8х35 [7798]		Болт М8х35
15	МТП-71.19.07.100		Труба сварная
16	Шайба 8.65Г [6402]		Шайба 8.65Г
17	Гайка М8 [5915]		Гайка М8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
