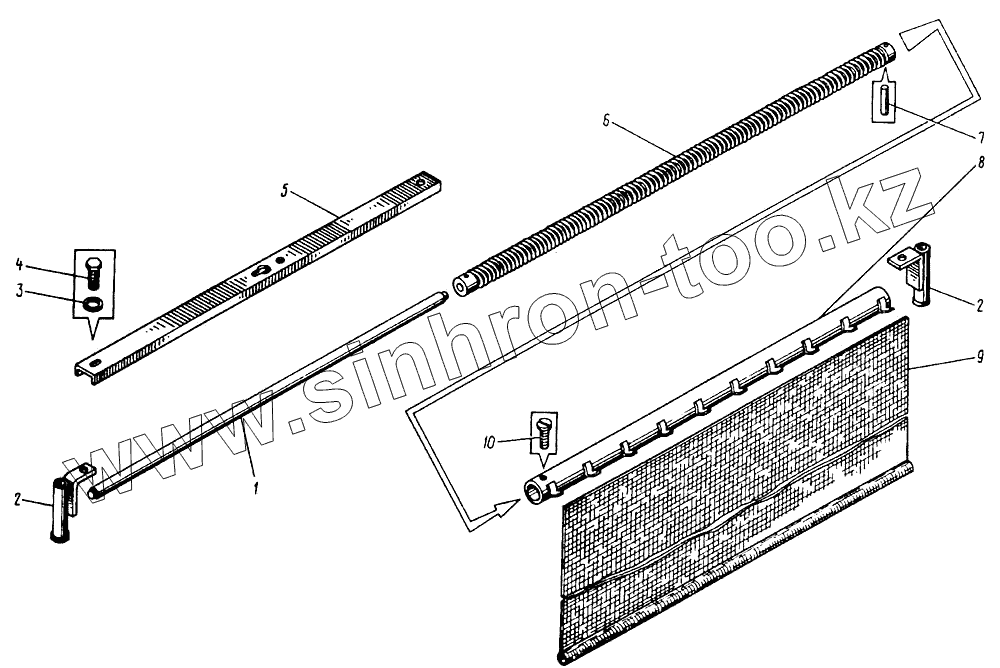

Каталог запасных частей к технике: Кранэкс МТП-71А. Шторка в сборе

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

Позиция на иллюстрации	Заводской номер детали		Название детали
4121.11.09.100	4121.11.09.100		Шторка в сборе
1	4121.11.09.102		Стержень
2	4121.11.09.300		Кронштейн в сборе
3	Шайба 8 [11371]		Шайба 8
4	Болт М8х16 [7798]		Болт М8х16
5	4121.11.09.400		Корыто в сборе
6	4121.11.09.450		Пружина в сборе
7	4121.11.09.103		Штифт
8	4121.11.09.350		Труба в сборе
9	4121.11.09.101		Шторка
10	Винт М4х8 [17475]		Винт М4х8

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
