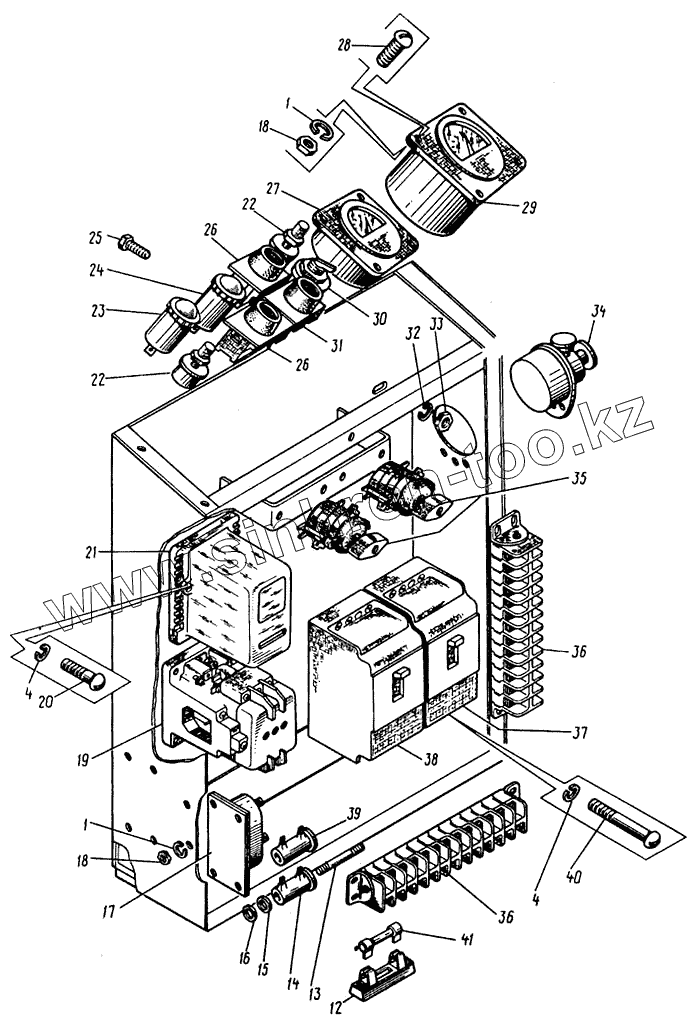

Каталог запасных частей к технике: Кранэкс МТП-71А. Шкаф с электромонтажом
1
1
4
4
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба 5.65Г [6402] | Шайба 5.65Г | |
| 4 | Шайба 4.65Г [6402] | Шайба 4.65Г | |
| 12 | 6525 | Держатель | |
| 13 | МТП-71А.35.02.003 | Шпилька | |
| 14 | 6513 | Резистор ПЭВ10-1000 0м | |
| 15 | МТП-71А.35.02.001 | Прокладка | |
| 16 | Шайба 5 [11371] | Шайба 5 | |
| 17 | 37-003-394 | Сопротивление добавочное СЭ50-Б | |
| 18 | Гайка М5 [592716] | Гайка М5 | |
| 19 | 16-529.008 | Пускатель ПМЕ-211 | |
| 20 | Винт М4х20 [17473] | Винт М4х20 | |
| 21 | 25-07-467 | Ассиметр РА-74/2 | |
| 22 | 37-003-402 | Включатель ВК322 | |
| 23 | 37-003-576 | Элемент контрольный ПД51 | |
| 24 | 16-535.931 | Арматура 124211У1, 240 В | |
| 25 | Болт М8х20 [7798] | Болт М8х20 | |
| 26 | 16-526.407 | Толкатель черного цвета КЕ081У2 | |
| 27 | 25-04-1309 | Вольтметр Э8023 0-450 В | |
| 28 | Винт М5х16 [17473] | Винт М5х16 | |
| 29 | 25-04-239 | Индикатор (мегомметр) М143М 220 В. 50 Гц | |
| 30 | 37-003-385 | Выключатель ВК856 | |
| 31 | 16-526.407 | Толкатель черного цвета КЕ081У2 | |
| 32 | Шайба 8.65Г [6402] | Шайба 8.65Г | |
| 33 | Гайка М8 [5915] | Гайка М8 | |
| 34 | 37-003-400 | Включатель ВК322 | |
| 35 | 16-526-019 | Выключатель пакетный ПВМЗ-10 220 В, 10 А | |
| 36 | 16-526.108 | Блок зажимов БЗН19-213120300072 | |
| 37 | 16-522-064 | Выключатель автоматический АЕ2036-20РУЗ 4 А. 1Р00 | |
| 38 | 16-522-064 | Выключатель автоматический АЕ2036-20РУЗ 4 А. 1Р00 | |
| 39 | 6513 | Резистор ПЭВ10-1000 0м | |
| 40 | Винт М4х35 [17473] | Винт М4х35 | |
| 41 | 5010 | Предохранитель ПН-50-1.0 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
