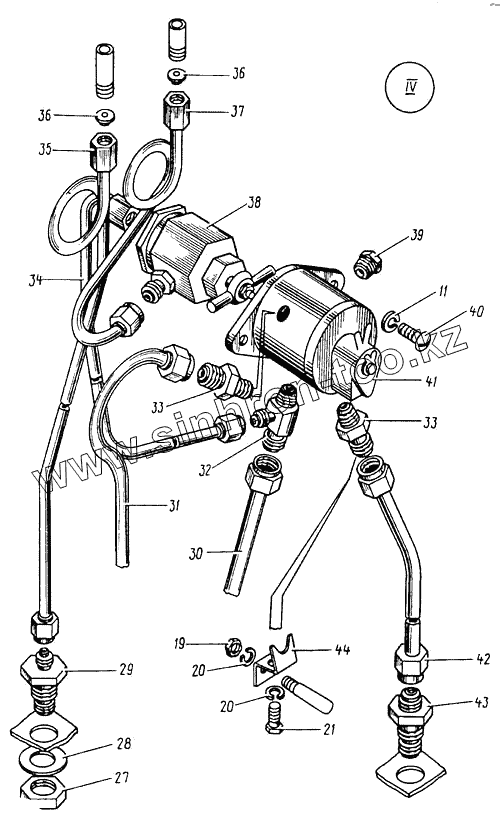

Каталог запасных частей к технике: Кранэкс МТП-71А. Шкаф

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
19
20
20
21
27
28
29
30
31
32
33
33
34
35
36
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
11 Шайба 10.65Г [6402] Шайба 10.65Г
19 Гайка М8 [5915] Гайка М8
20 Шайба 8.65Г [6402] Шайба 8.65Г
21 Болт М8х20 [7798] Болт М8х20
27 Гайка [МТП-71.17.02.017] Гайка
28 Шайба 20 [11371] Шайба 20
29 МТП-71А.35.01.002 Штуцер
30 МТП-71А.35.01.500-01 Трубопровод
31 МТП-71А.35.01.500 Трубопровод
32 МТП-71.17.01.001 Тройник
33 МТП-71.17.00.012 Проходник ввертной
34 МТП-71А.35.01.400-02 Трубопровод
35 МТП-71А..35.01.400-01 Трубопровод
36 МТП-71.20.04.015 Прокладка
37 МТП-71А.35.01.400 Трубопровод
38 МТП-71.17.01.150 Кран
39 4121.20.04.001 Пробка
40 Винт [4121.20.04.013] Винт
41 Кран управления 71-21 БГ Кран управления 71-21 БГ
42 МТП-71А.35.01.500-02 Трубопровод
43 МТП-71.17.02.018 Штуцер
44 4121.20.04.014 Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
