Каталог запасных частей к технике: Кранэкс МТП-71А. Шкаф

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

8

8

9

10

11

12

13

14

15

16

17

18

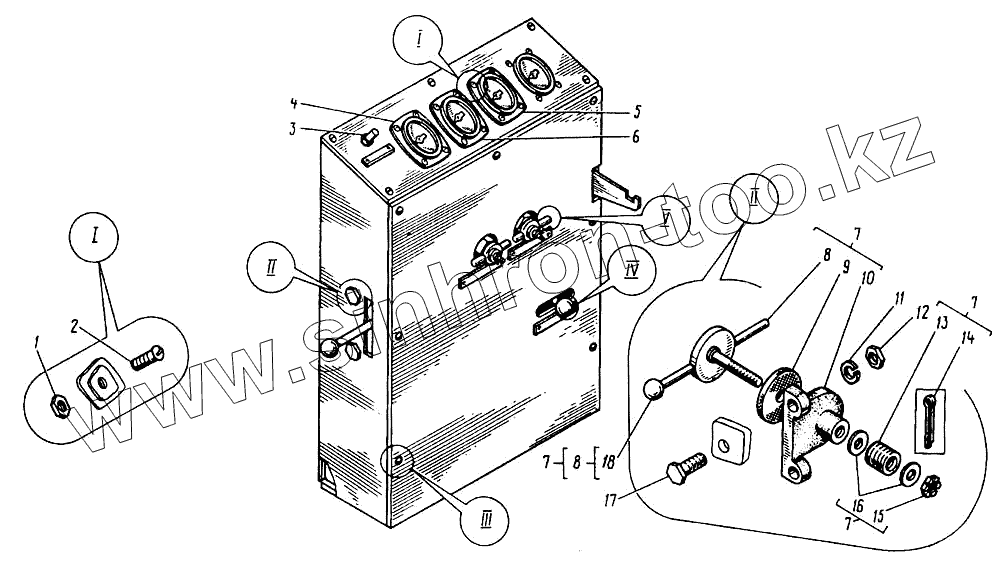

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71А.35.01.000	МТП-71А.35.01.000		Шкаф
1	Гайка М4 [5927]		Гайка М4
2	Винт 2М4х12 [17473]		Винт 2М4х12
3	37-003-402		Включатель ВК322
4	8625МТП-2/2		Манометр 0...400 кгс/см2
5	8625МТП-2/2		Манометр 0...400 кгс/см2
6	8625МГП-2/2		Манометр 0...100 кгс/см2
7	МТТ-16.06.04.200		Рукоятка управления
8	МТТ-16.06.04.250		Рычаг
9	МТТ-16.06.04.203		Прокладка
10	МТТ-16.06.04.202		Кронштейн
11	Шайба 10.65Г [6402]		Шайба 10.65Г
12	Гайка М10 [5915]		Гайка М10
13	МТТ-16.06.04.204		Пружина
14	Шплинт 3.2х25 [397]		Шплинт 3.2х25
15	Гайка М12 [5918]		Гайка М12
16	Шайба 12 [11371]		Шайба 12
17	Болт М10х30 [7798]		Болт М10х30
18	Н1-5		Ручка П30

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
