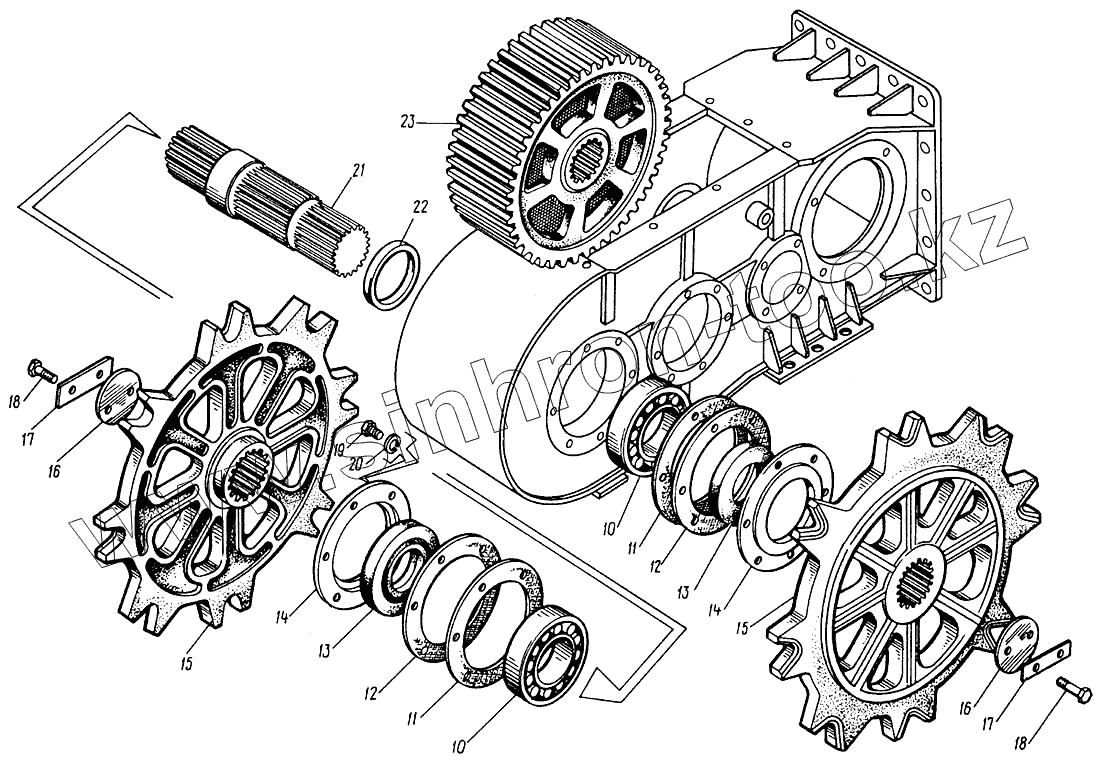

Каталог запасных частей к технике: Кранэкс МТП-71А. Редуктор ходовой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
10 Подшипник [5721] Подшипник
11 У60.01.01.010-01 Прокладка
12 У60.01.01.019 Прокладка
13 Манжета 1-140х170-2 [8752] Манжета 1-140х170-2
14 У60.01.01.017 Крышка
15 У60.01.01.150 Звездочка
16 Шайба 110х70 [К1-46] Шайба 110х70
17 Шайба 110х70 [К1-19] Шайба 110х70
18 Болт М6х45 [7796] Болт М6х45
19 Болт М16х30 [7796] Болт М16х30
20 Шайба 16.65Г [6402] Шайба 16.65Г
21 У60.01.01.003 Вал
22 У60.01.01.018 Втулка
23 У60.01.01.015 Колесо зубчатое
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
