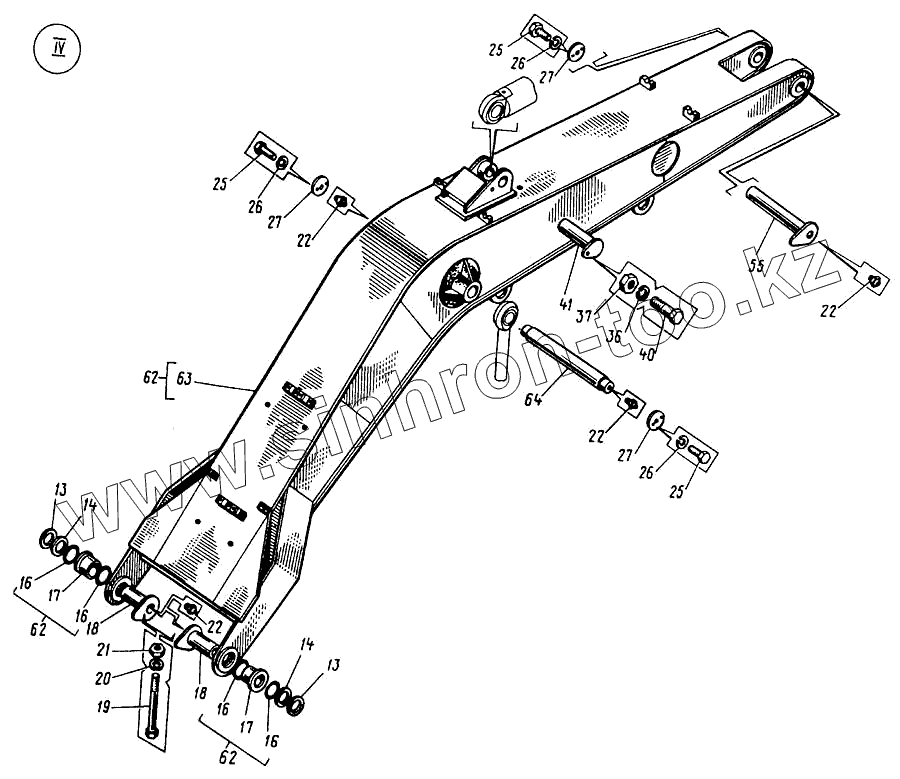

Каталог запасных частей к технике: Кранэкс МТП-71А. Рабочее оборудование обратная лопата

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
13
13
14
14
16
16
16
16
17
17
18
18
19
20
21
22
22
22
22
25
25
25
26
26
26
27
27
27
36
37
40
41
55
62
62
62
63
64
Позиция на иллюстрации Заводской номер детали Название детали
13 Шайба [4121.01.00.005] Шайба
14 Шайба [4121.01.00.006] Шайба
16 Кольцо 090-100-58-2-2 [9833] Кольцо 090-100-58-2-2
17 У1330.01.00.001 Втулка
18 4121.01.04.000 Ось
19 Болт М12х130 [7795] Болт М12х130
20 Шайба 12.65Г [6402] Шайба 12.65Г
21 Гайка М12 [5915] Гайка М12
22 19853 Масленка 1.2
25 Болт М16х35 [7796] Болт М16х35
26 Шайба 16.65Г [6402] Шайба 16.65Г
27 Шайба [4121.01.00.004] Шайба
36 Шайба 20.65Г [6402] Шайба 20.65Г
37 Гайка 1120 [5915] Гайка 1120
40 Болт М20х60 [7796] Болт М20х60
41 4121.02.00.100-01 Палец
55 4121.02.00.250 Палец
62 МТП-71А.40.00.000 Стрела моноблочная в сборе
63 МТП-71А.40.01.000 Стрела моноблочная
64 МТП-71А.02.00.001 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
