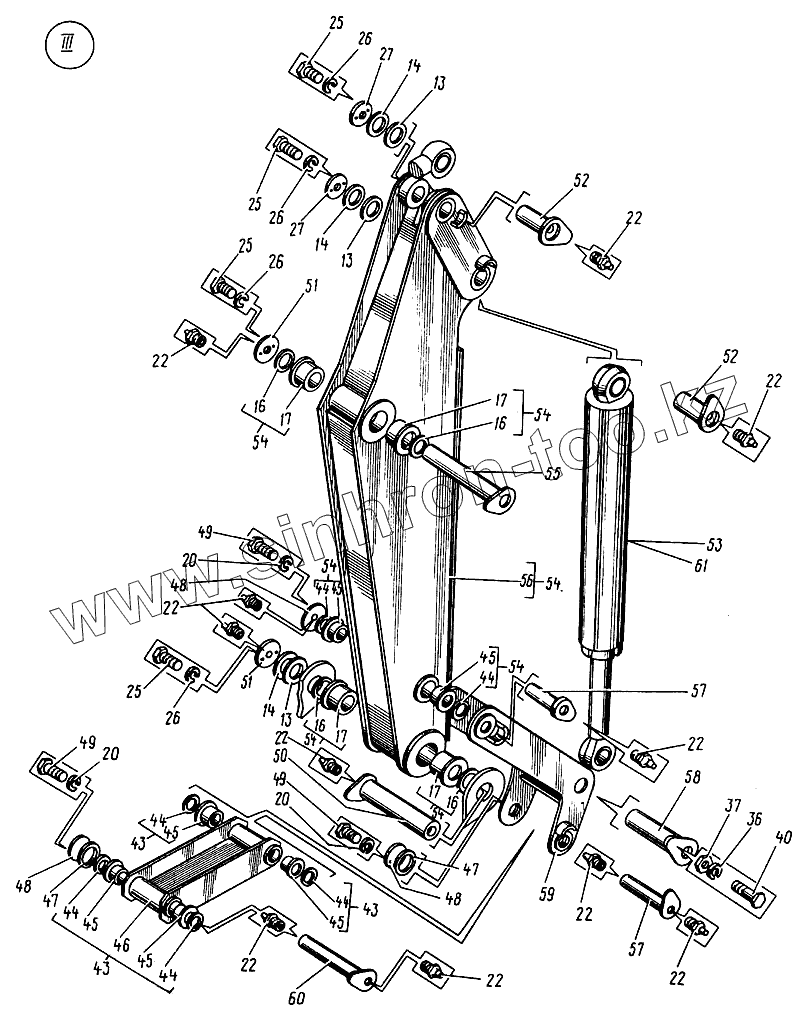

Каталог запасных частей к технике: Кранэкс МТП-71А. Рабочее оборудование обратная лопата
13
13
13
14
14
14
16
16
16
16
17
17
17
17
20
20
20
22
22
22
22
22
22
22
22
22
22
25
25
25
25
26
26
26
26
27
27
36
37
40
43
43
43
44
44
44
44
44
44
45
45
45
45
45
45
46
47
47
48
48
48
49
49
49
50
51
51
52
52
53
54
54
54
54
54
54
54
55
56
57
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | Шайба [4121.01.00.005] | Шайба | |
| 14 | Шайба [4121.01.00.006] | Шайба | |
| 16 | Кольцо 090-100-58-2-2 [9833] | Кольцо 090-100-58-2-2 | |
| 17 | У1330.01.00.001 | Втулка | |
| 20 | Шайба 12.65Г [6402] | Шайба 12.65Г | |
| 22 | 19853 | Масленка 1.2 | |
| 25 | Болт М16х35 [7796] | Болт М16х35 | |
| 26 | Шайба 16.65Г [6402] | Шайба 16.65Г | |
| 27 | Шайба [4121.01.00.004] | Шайба | |
| 36 | Шайба 20.65Г [6402] | Шайба 20.65Г | |
| 37 | Гайка 1120 [5915] | Гайка 1120 | |
| 40 | Болт М20х60 [7796] | Болт М20х60 | |
| 43 | 4121.02.03.000 | Тяга | |
| 44 | Кольцо 070-080-58-2-2 [9833] | Кольцо 070-080-58-2-2 | |
| 45 | 4121.02.03.002 | Втулка | |
| 46 | 4121.02.03.100 | Тяга | |
| 47 | Шайба [4121.02.00.005] | Шайба | |
| 48 | Шайба [4121.02.00.004] | Шайба | |
| 49 | Болт М12х30 [7798] | Болт М12х30 | |
| 50 | 4121.02.00.400 | Палец | |
| 51 | Шайба [4121.02.00.002] | Шайба | |
| 52 | МТП-71А.02.50.000 | Палец | |
| 53 | 4121.02.13.000 | Гидроцилиндр | |
| 54 | МТП-71А.48.00.000 | Рукоять | |
| 55 | 4121.02.00.250 | Палец | |
| 56 | МТП-71А.48.01.000 | Рукоять | |
| 57 | 4121.02.00.350 | Палец | |
| 58 | 4121.02.00.450-01 | Палец | |
| 59 | 4121.02.02.000 | Угольник | |
| 60 | 4121.02.00.500 | Палец | |
| 61 | МТП-71А.02.90.000 | Гидроцилиндр ковша |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
