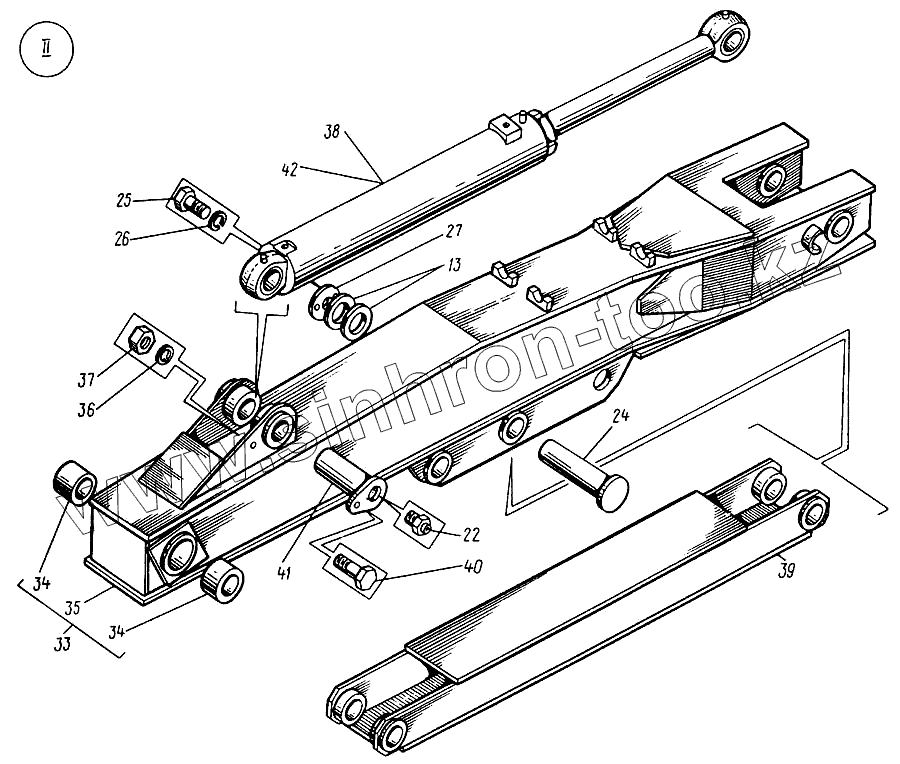

Каталог запасных частей к технике: Кранэкс МТП-71А. Рабочее оборудование обратная лопата

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
13
22
24
25
26
27
33
34
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
13 Шайба [4121.01.00.005] Шайба
22 19853 Масленка 1.2
24 4121.02.00.008 Ось
25 Болт М16х35 [7796] Болт М16х35
26 Шайба 16.65Г [6402] Шайба 16.65Г
27 Шайба [4121.01.00.004] Шайба
33 У1330.02.00.000 Стрела промежуточная в сборе
34 У1330.02.00.001 Втулка
35 У1330.02.01.000 Стрела промежуточная
36 Шайба 20.65Г [6402] Шайба 20.65Г
37 Гайка 1120 [5915] Гайка 1120
38 4121.02.12.000 Гидроцилиндр
39 4121.02.05.000 Тяга
40 Болт М20х60 [7796] Болт М20х60
41 4121.02.00.100-01 Палец
42 МТП-71А.02.90.000-02 Гидроцилиндр рукояти
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
