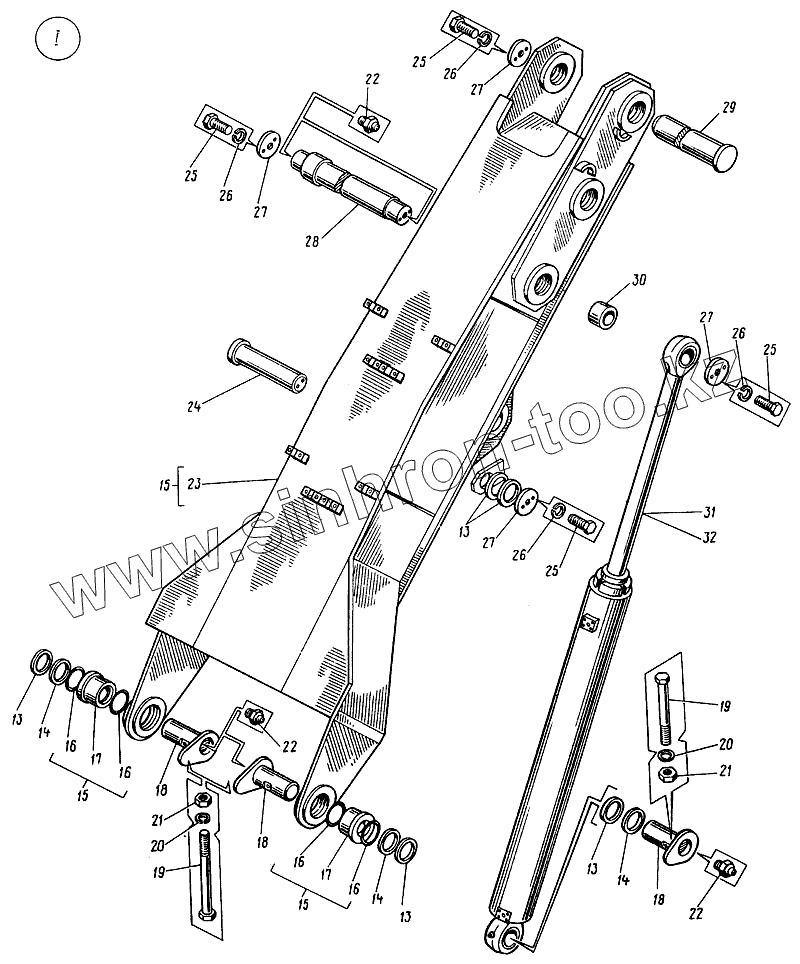

Каталог запасных частей к технике: Кранэкс МТП-71А. Рабочее оборудование обратная лопата
13
13
13
13
14
14
14
15
15
15
16
16
16
16
17
17
18
18
18
19
19
20
20
21
21
22
22
22
23
24
25
25
25
25
26
26
26
26
27
27
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12 | МТП-71А.02.80.000 | Гидроразводка рабочего оборудования обратная лопата | |
| 13 | Шайба [4121.01.00.005] | Шайба | |
| 14 | Шайба [4121.01.00.006] | Шайба | |
| 15 | У1330.01.00.000 | Стрела | |
| 16 | Кольцо 090-100-58-2-2 [9833] | Кольцо 090-100-58-2-2 | |
| 17 | У1330.01.00.001 | Втулка | |
| 18 | 4121.01.04.000 | Ось | |
| 19 | Болт М12х130 [7795] | Болт М12х130 | |
| 20 | Шайба 12.65Г [6402] | Шайба 12.65Г | |
| 21 | Гайка М12 [5915] | Гайка М12 | |
| 22 | 19853 | Масленка 1.2 | |
| 23 | У1330.01.01.000 | Стрела сварная | |
| 24 | 4121.02.00.008 | Ось | |
| 25 | Болт М16х35 [7796] | Болт М16х35 | |
| 26 | Шайба 16.65Г [6402] | Шайба 16.65Г | |
| 27 | Шайба [4121.01.00.004] | Шайба | |
| 28 | 4121.01.00.001 | Ось | |
| 29 | 4121.02.00.601 | Ось | |
| 30 | 4121.01.00.002 | Втулка | |
| 31 | 4121.01.14.000 | Гидроцилиндр | |
| 32 | 71А.02.90.000-01 | Гидроцилиндр стрелы |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
