Каталог запасных частей к технике: Кранэкс МТП-71А. Подвеска крюковая

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

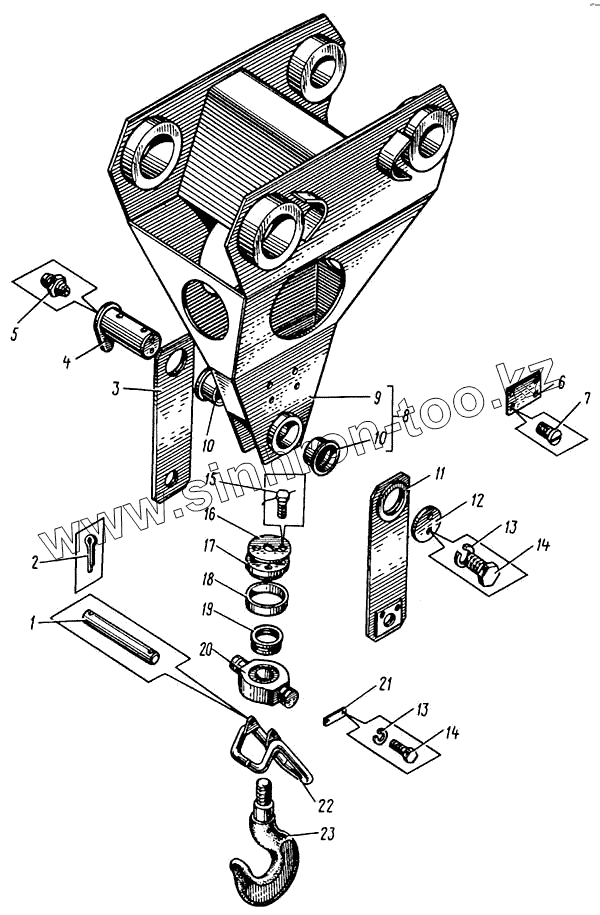

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71.66.00.000	МТП-71.66.00.000		Подвеска крюковая
1	МТП-71.66.00.006		Ось
2	Шплинт 2х16 [397]		Шплинт 2х16
3	МТП-71.66.00.300		Щека
4	МТП-71.66.00.400		Палец
5	19853		Масленка 1.2
6	МТП-71.66.00.007		Табличка
7	Винт М4х8 [17473]		Винт М4х8
8	МТП-71.66.10.000		Кронштейн
9	МТП-71.66.10.100		Кронштейн
10	МТП-71.66.10.001		Втулка
11	МТП-71.66.00.200		Щека
12	Шайба 60 [К1-46]		Шайба 60
13	Шайба 10.65Г [6402]		Шайба 10.65Г
14	Болт М10х20 [7798]		Болт М10х20
15	Болт 3М8х20 [7798]		Болт 3М8х20
16	Шайба [МТП-71.66.00.003]		Шайба
17	Гайка [МТП-71.66.00.004]		Гайка
18	Кольцо [МТП-71.66.00.001]		Кольцо
19	Подшипник 8109 [6874]		Подшипник 8109
20	МТП-71.66.00.002		Траверса
21	К1-35		Оседержатель 30-36
22	МТП-71.66.00.100		Скоба
23	МТП-71.66.00.005		Крюк
