Каталог запасных частей к технике: Кранэкс МТП-71А. Механизм управления двигателем

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

11

12

13

14

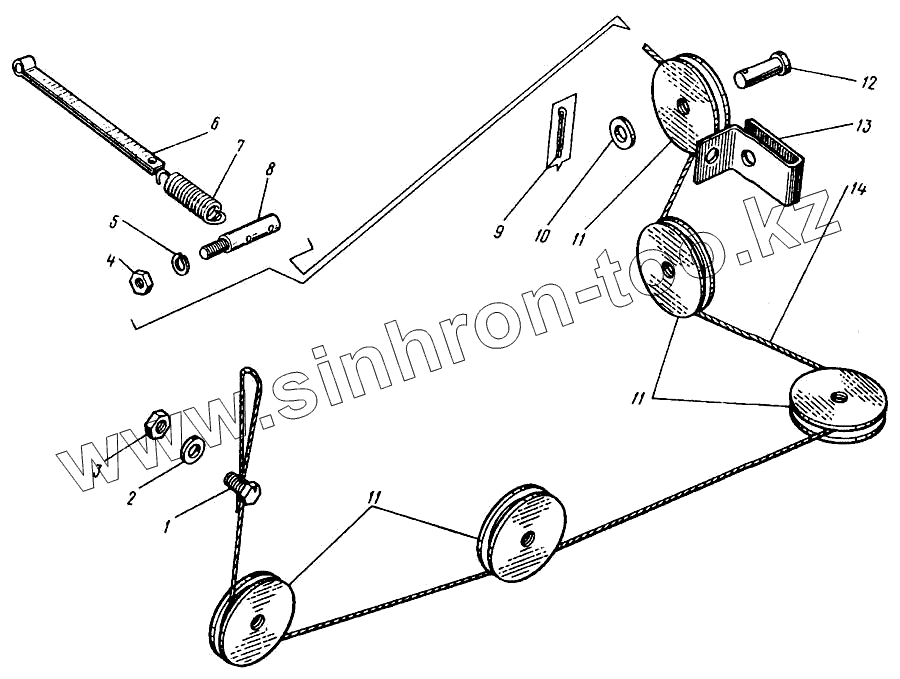

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71А.47.02.000	МТП-71А.47.02.000		Механизм управления двигателем
1	Болт зажима [МТП-71.17.08.007]		Болт зажима
2	Шайба 10 [11371]		Шайба 10
3	Гайка М10 [5915]		Гайка М10
4	Гайка М8 [5915]		Гайка М8
5	Шайба 8.65Г [6402]		Шайба 8.65Г
6	4121.18.03.001		Хомутик
7	4121.18.03.003		Пружина
8	4121.18.03.002		Палец
9	Шплинт 3.2х25 [397]		Шплинт 3.2х25
10	Шайба 12 [9649]		Шайба 12
11	МТП-71.17.08.102		Ролик
12	9650		Ось 22-10Х4х20
13	МТП-71.17.08.005		Скоба
14	3070		Канат L = 5,5 м 3.6-Г-1-Л-0-Н-180

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
