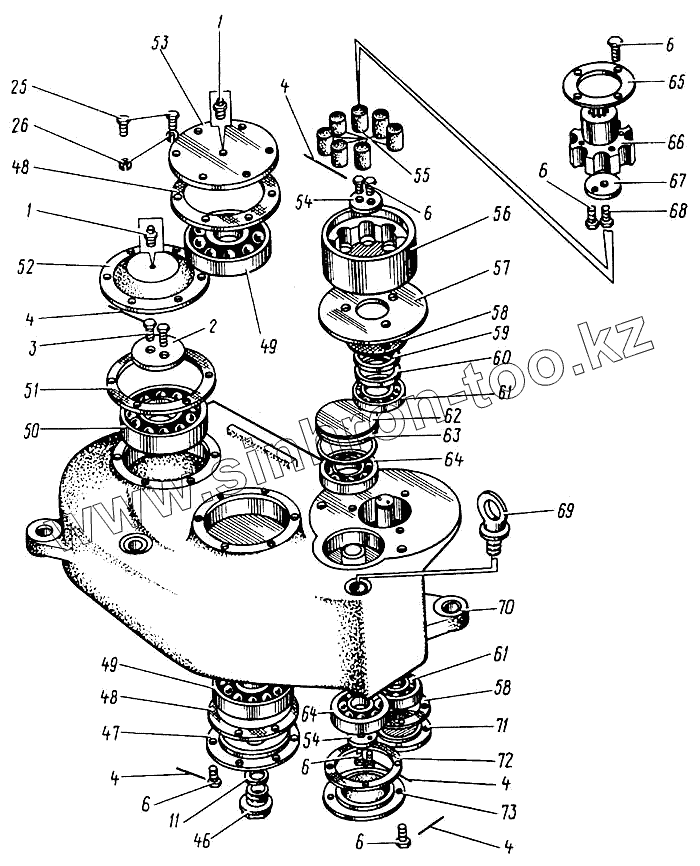

Каталог запасных частей к технике: Кранэкс МТП-71А. Механизм поворота
1
1
2
3
4
4
4
4
4
6
6
6
6
6
6
11
25
26
46
47
48
48
49
49
50
51
52
53
54
54
55
56
57
58
58
59
60
61
61
62
63
64
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 19853 | Масленка 1.2 | |
| 2 | Шайба упорная 110 [К1-46] | Шайба упорная 110 | |
| 3 | Болт 3М16х40 [7798] | Болт 3М16х40 | |
| 4 | 3282 | Проволока L = 400 1.6 | |
| 6 | Болт 3М10х25 [7798] | Болт 3М10х25 | |
| 11 | 4121.12.00.052 | Прокладка | |
| 25 | Болт М10х20 [7798] | Болт М10х20 | |
| 26 | Шайба 10.65Г [6402] | Шайба 10.65Г | |
| 46 | МТП-71.12.00.004 | Пробка | |
| 47 | МТП-71.12.00.033 | Крышка | |
| 48 | 4121.12.00.028 | Прокладка | |
| 49 | Подшипник 414 [8338] | Подшипник 414 | |
| 50 | Подшипник 318 [8338] | Подшипник 318 | |
| 51 | 4121.12.00.031 | Прокладка | |
| 52 | МТП-71.12.00.034 | Крышка | |
| 53 | 4121.12.00.027 | Крышка | |
| 54 | Шайба упорная 70 [К1-46] | Шайба упорная 70 | |
| 55 | 4121.12.00.046 | Шашка | |
| 56 | 4121.12.00.043 | Шкив | |
| 57 | 4121.12.00.038 | Крышка | |
| 58 | 4121.12.00.014 | Прокладка | |
| 59 | Манжета 1-70х95-2 [8752] | Манжета 1-70х95-2 | |
| 60 | 4121.12.00.036 | Каркас | |
| 61 | Подшипник 310 [8338] | Подшипник 310 | |
| 62 | 4121.12.00.039 | Крышка | |
| 63 | Кольцо [9833125-130-36-2-2] | Кольцо | |
| 64 | Подшипник 312 [8338] | Подшипник 312 | |
| 65 | Кольцо [4121.12.00.044] | Кольцо | |
| 66 | 4121.12.00.045 | Полумуфта | |
| 67 | Шайба [4121.12.00.023] | Шайба | |
| 68 | Болт 3М12х25 [7798] | Болт 3М12х25 | |
| 69 | 4751 | Рым-болт М24 | |
| 70 | 4121.12.00.040 | Корпус | |
| 71 | 4121.12.00.013 | Крышка | |
| 72 | 4121.12.00.012 | Прокладка | |
| 73 | 4121.12.00.011 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
