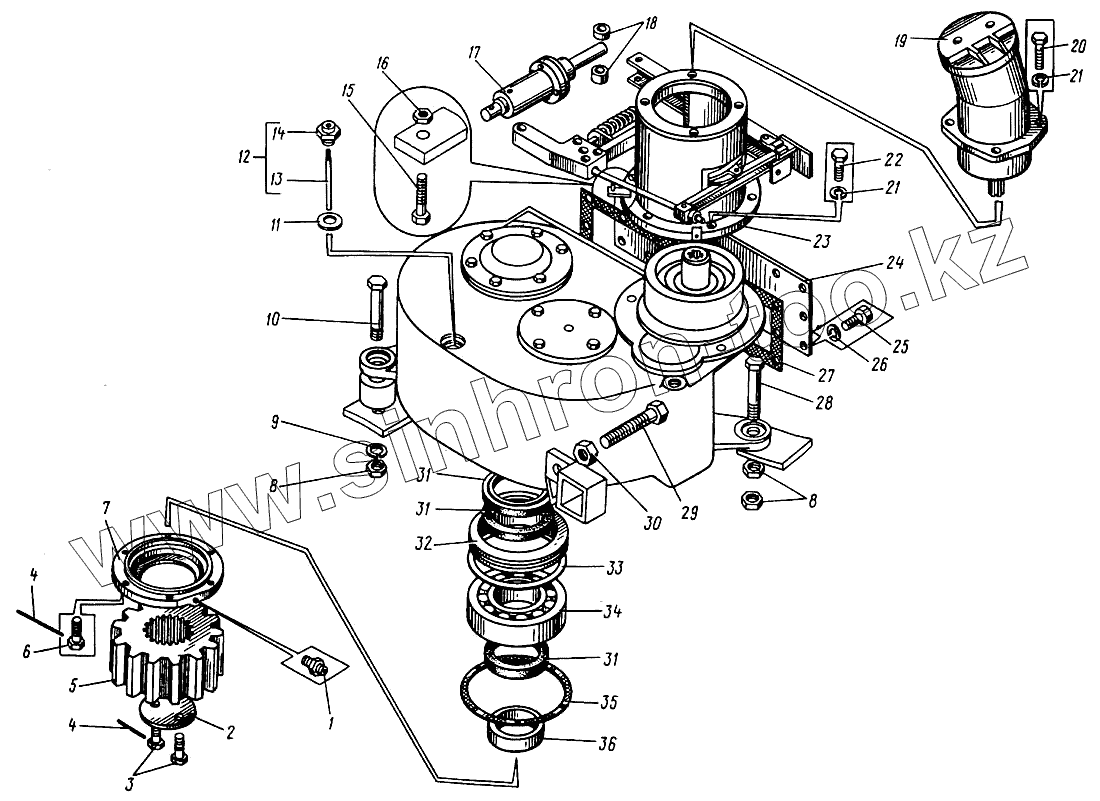

Каталог запасных частей к технике: Кранэкс МТП-71А. Механизм поворота
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4121.12.00.000 | 4121.12.00.000 | Механизм поворота | |
| 1 | 19853 | Масленка 1.2 | |
| 2 | Шайба упорная 110 [К1-46] | Шайба упорная 110 | |
| 3 | Болт 3М16х40 [7798] | Болт 3М16х40 | |
| 4 | 3282 | Проволока L = 400 1.6 | |
| 5 | 4121.12.00.006 | Колесо зубчатое | |
| 6 | Болт 3М10х25 [7798] | Болт 3М10х25 | |
| 7 | 4121.12.00.016 | Крышка | |
| 8 | Гайка М24 [5915] | Гайка М24 | |
| 9 | Шайба 24.65Г [6402] | Шайба 24.65Г | |
| 10 | Болт [МТП-71.12.00.049] | Болт | |
| 11 | 4121.12.00.052 | Прокладка | |
| 12 | 4121.12.02.000 | Маслоуказатель | |
| 13 | 4121.12.02.001 | Щуп | |
| 14 | 4121.12.02.002 | Пробка | |
| 15 | Болт М8х35 [7798] | Болт М8х35 | |
| 16 | Гайка М8 [5915] | Гайка М8 | |
| 17 | 4121.12.06.000 | Гидрозамыкатель | |
| 18 | 4121.12.00.047 | Втулка | |
| 19 | 210.25.13.21 | Гидромотор | |
| 20 | Болт М16х50 [7798] | Болт М16х50 | |
| 21 | Шайба 16.65Г [6402] | Шайба 16.65Г | |
| 22 | Болт М16х40 [7798] | Болт М16х40 | |
| 23 | 4121.12.00.150 | Гильза с тормозом | |
| 24 | 4121.12.00.022 | Крышка | |
| 25 | Болт М10х20 [7798] | Болт М10х20 | |
| 26 | Шайба 10.65Г [6402] | Шайба 10.65Г | |
| 27 | 4121.12.00.021 | Прокладка | |
| 28 | Болт М24х150 [14-8787] | Болт М24х150 | |
| 29 | Болт [МТП-71.12.00.053] | Болт | |
| 30 | Гайка [МТП-71.12.00.051] | Гайка | |
| 31 | Манжета 1-120х150-2 [8752] | Манжета 1-120х150-2 | |
| 32 | 4121.12.00.007 | Крышка | |
| 33 | Кольцо 185-200-85-2-2 [9833] | Кольцо 185-200-85-2-2 | |
| 34 | Подшипник 3522 [5721] | Подшипник 3522 | |
| 35 | 4121.12.00.032 | Прокладка | |
| 36 | 4121.12.00.051 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
