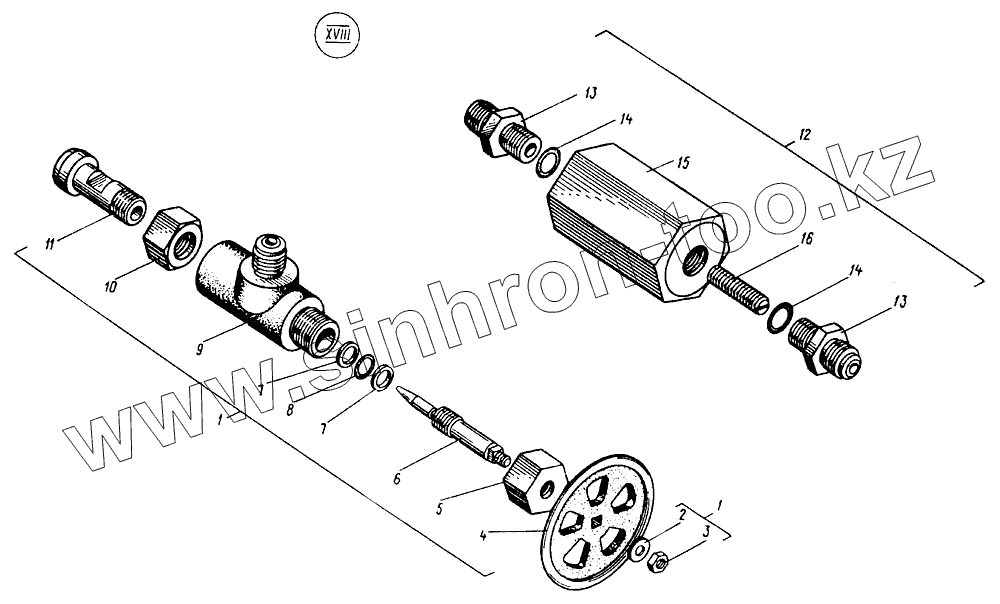

Каталог запасных частей к технике: Кранэкс МТП-71А. Кран

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

7

8

9

10

11

12

13

13

14

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71А.37.16.000	МТП-71А.37.16.000		Кран
1	МТП-71А.37.16.000		Кран
2	Шайба 5 [11371]		Шайба 5
3	Гайка М5 [5915]		Гайка М5
4	МТП-71.17.01.155		Ручка
5	Гайка [МТП-71.17.01.152]		Гайка
6	МТП-71.17.01.151		Шток
7	Кольцо [МТП-71.17.01.153]		Кольцо
8	Кольцо [9833008-012-25-2-2]		Кольцо
9	МТП-71А.37.16.001		Корпус
10	Гайка накидная [МТП-71.04.04.503]		Гайка накидная
11	МТП-71А.37.00.002		Ниппель
12	МТП-71А.37.02.000		Демпфер
13	МТП-71.17.00.02		Штуцер
14	Кольцо 012-016-25-2-2 [9833]		Кольцо 012-016-25-2-2
15	МТП-71А.37.02.001		Корпус
16	Винт [4121.20.04.462]		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
