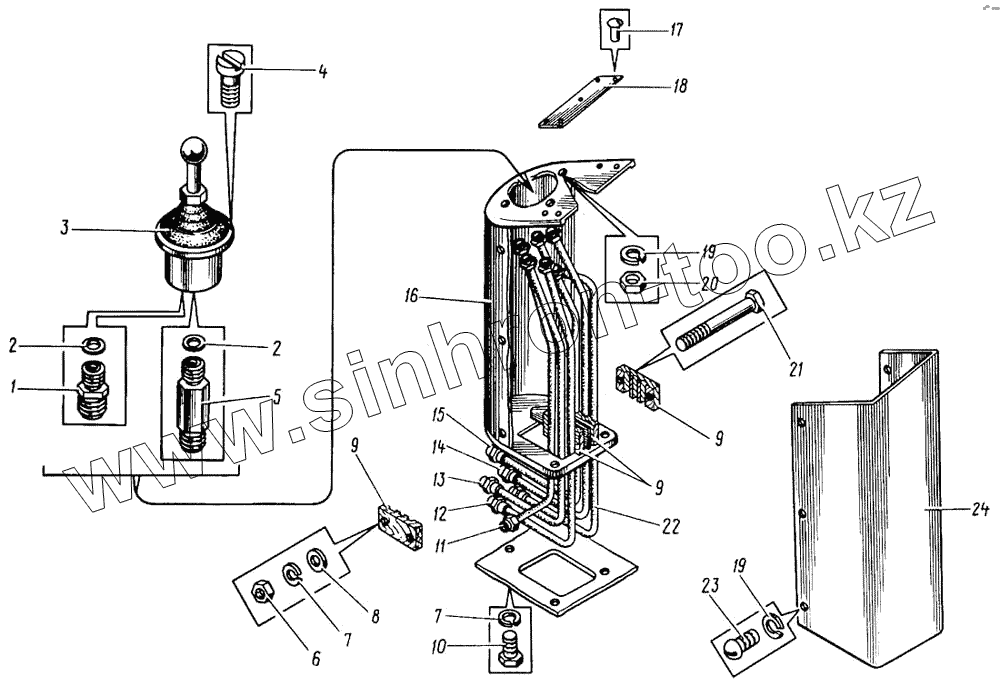

Каталог запасных частей к технике: Кранэкс МТП-71А. Колонка левая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
МТП-71.17.04.000 МТП-71.17.04.000 Колонка левая
1 МТП-71.17.00.011 Штуцер
2 Кольцо [9833012-016-25-2-2] Кольцо
3 60.100.00.000 Блок дистанционного управления
4 Винт М6х16 [1491] Винт М6х16
5 МТП-71.17.03.002 Штуцер
6 Гайка М10 [5915] Гайка М10
7 Шайба 10.65Г [6402] Шайба 10.65Г
8 Шайба 10 [11371] Шайба 10
9 МТП-71.17.03.006 Колодка
10 Болт М10х20 [7798] Болт М10х20
11 МТП-71.17.04.150-05 Ковш погрузочный емкостью 2 м3
12 МТП-71.17.04.150 Труба в сборе
13 МТП-71.17.04.150-01 Труба в сборе
14 МТП-71.17.04.150-02 Труба в сборе
15 МТП-71.17.04.150-03 Труба в сборе
16 МТП-71.17.04.100 Корпус
17 10299 Заклепка 3х10
18 МТП-71.17.04.002 Табличка
19 Шайба 6.65Г [6402] Шайба 6.65Г
20 Гайка М6 [5915] Гайка М6
21 Болт М10х80 [7798] Болт М10х80
22 МТП-71.17.04.150-04 Труба в сборе
23 Винт М6х16 [17473] Винт М6х16
24 МТП-71.17.04.001 Лист
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
