Каталог запасных частей к технике: Кранэкс МТП-71А. Коллектор в сборе

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

4

4

4

5

6

7

8

9

10

11

11

12

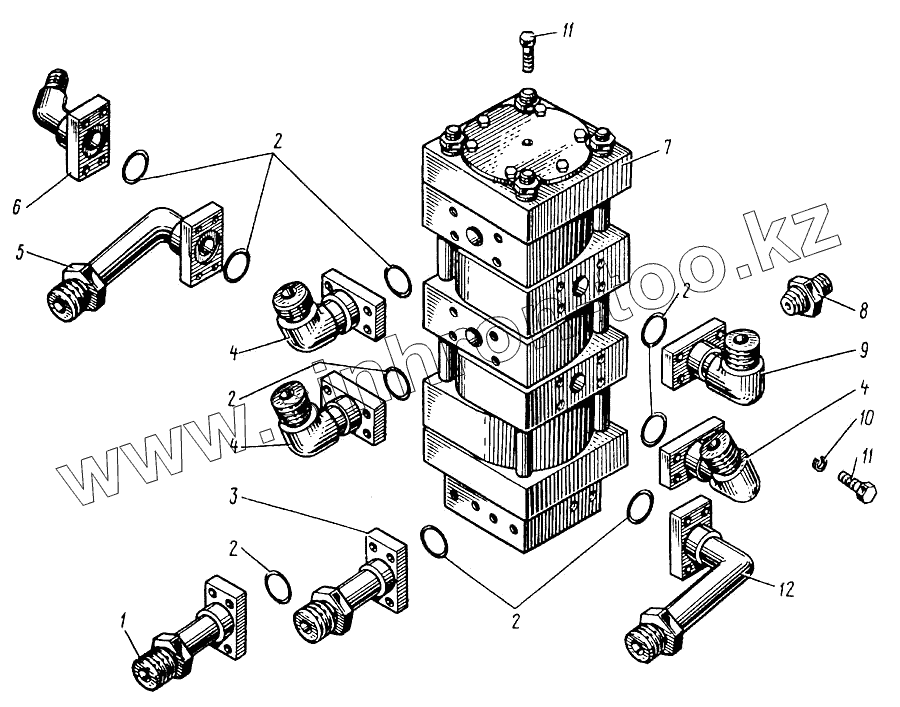

Позиция на иллюстрации	Заводской номер детали		Название детали
4121.16.14.100	4121.16.14.100		Коллектор в сборе
1	4121.16.14.400		Труба сварная
2	Кольцо У-40х35-2 [9833]		Кольцо У-40х35-2
3	4121.16.14.350		Труба сварная
4	4121.16.14.150		Угольник сварной
5	4121.16.14.300		Труба сварная
6	4121.16.14.200		Угольник сварной
7	У4760.03.000		Коллектор
8	4121.16.14.101		Штуцер
9	4121.16.14.500		Угольник сварной
10	Шайба 12.65Г [6402]		Шайба 12.65Г
11	Винт М12х30 [11738]		Винт М12х30
12	4121.16.14.450		Труба сварная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
