Каталог запасных частей к технике: Кранэкс МТП-71А. Каток поддерживающий

Тип техники

Марка

Модель

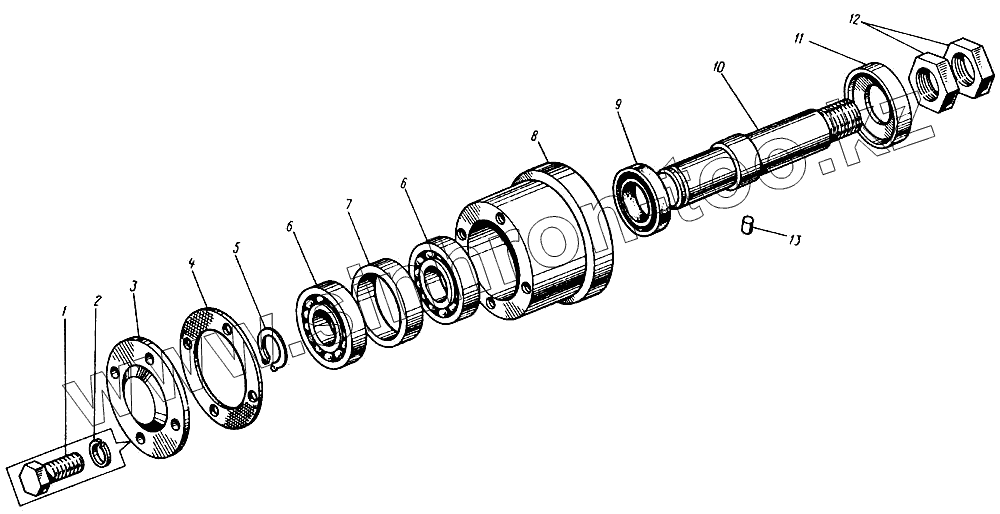

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
ДУ1-6	ДУ1-6		Каток поддерживающий
1	Болт М8х20 [7796]		Болт М8х20
2	Шайба 8.65Г [6402]		Шайба 8.65Г
3	ДУ1-6-3		Крышка
4	ДУ1-6-4		Прокладка
5	Кольцо пружинное В30 [13942]		Кольцо пружинное В30
6	Подшипник 306 [8338]		Подшипник 306
7	ДУ1-6-5		Втулка
8	ДУ1-6-2		Каток
9	Манжета 1-38х58-5 [8752]		Манжета 1-38х58-5
10	ДУ1-6-1		Ось
11	ДУ1-5-4		Крышка
12	Гайка [ДУ1-5-5]		Гайка
13	3128		Штифт 8Гх10
