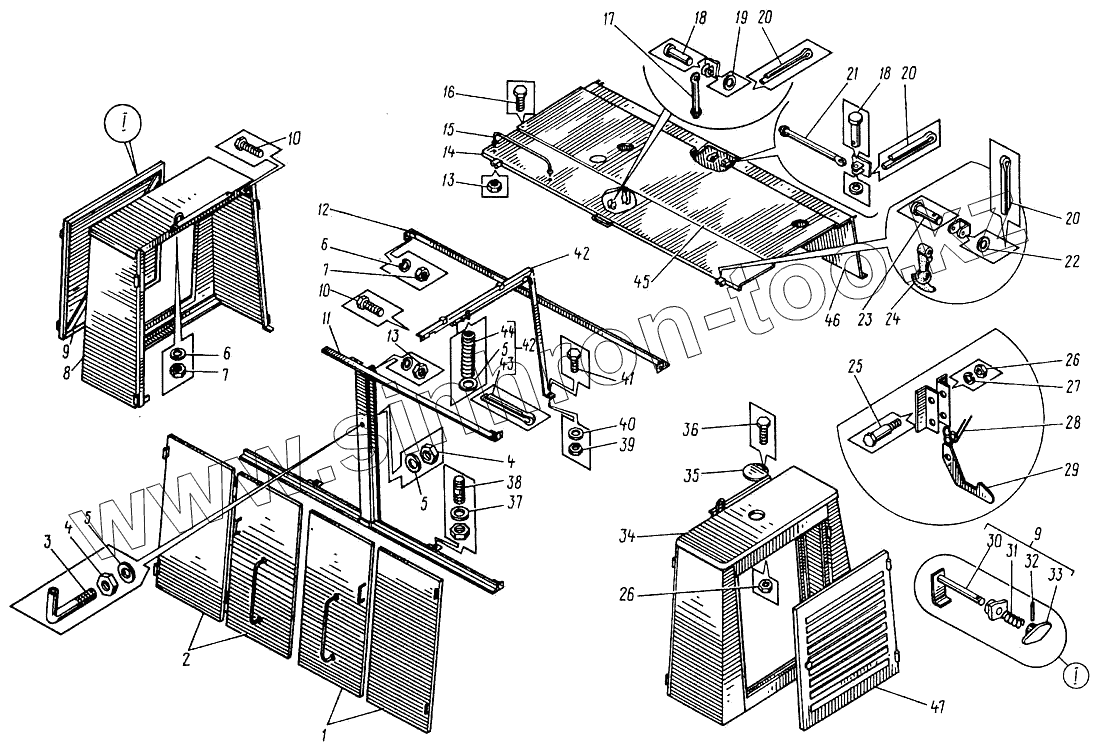

Каталог запасных частей к технике: Кранэкс МТП-71А. Капот дизеля
1
2
3
4
4
5
5
5
6
6
7
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.38.01.000 | МТП-71А.38.01.000 | Капот дизеля | |
| 1 | МТТ-16.09.01.300-01 | Дверь | |
| 2 | МТТ-16.09.01.300 | Дверь | |
| 3 | МТП-71.21.01.020 | Крючок | |
| 4 | Гайка М16 [5915] | Гайка М16 | |
| 5 | Шайба 16 [11371] | Шайба 16 | |
| 6 | Шайба 10.65Г [6402] | Шайба 10.65Г | |
| 7 | Гайка М10 [5915] | Гайка М10 | |
| 8 | МТП-71А.38.01.100 | Капот боковой | |
| 9 | МТТ-16.09.01.400 | Дверь | |
| 10 | Болт М10х25 [7798] | Болт М10х25 | |
| 11 | МТТ-16.09.01.200 | Каркас | |
| 12 | МТТ-16.09.01.600 | Балка | |
| 13 | Гайка М8 [5915] | Гайка М8 | |
| 14 | МтП-71А.38.01.500 | Крыло | |
| 15 | МТП-71.21.00.850 | Поручень | |
| 16 | Болт М10х20 [7798] | Болт М10х20 | |
| 17 | 4121.21.01.550 | Тяга в сборе | |
| 18 | 9650 | Ось 22-10Х4х20 | |
| 19 | Шайба [11371] | Шайба | |
| 20 | Шплинт 2х16 [397] | Шплинт 2х16 | |
| 21 | 4121.21.01.500 | Тяга в сборе | |
| 22 | Шайба 6 [11371] | Шайба 6 | |
| 23 | 4121.21.01.010 | Ось | |
| 24 | 4121.21.01.008 | Стяжка | |
| 25 | 4121.14.00.006 | Ось | |
| 26 | Гайка М6 [5915] | Гайка М6 | |
| 27 | Шайба 6.65Г [6402] | Шайба 6.65Г | |
| 28 | 4121.14.00.007 | Пружина | |
| 29 | МТТ-16.07.00.018 | Защелка | |
| 30 | МТТ-16.09.01.430 | Ручка | |
| 31 | МТТ-16.09.01.407 | Пружина | |
| 32 | МТТ-16.09.01.406 | Штифт | |
| 33 | М1Т-16.09.01.408 | Ручка | |
| 34 | МТП-71А.38.01.100-01 | Капот боковой | |
| 35 | Шайба глухая [4121.21.01.003] | Шайба глухая | |
| 36 | Болт М6х20 [7798] | Болт М6х20 | |
| 37 | Шайба 8.65Г [6402] | Шайба 8.65Г | |
| 38 | 22034 | Шпилька М8-6х20 | |
| 39 | Гайка М12 [5915] | Гайка М12 | |
| 40 | Шайба 12.65Г [6402] | Шайба 12.65Г | |
| 41 | Болт М12х30 [7798] | Болт М12х30 | |
| 42 | МТП-71А.38.01.700 | Рамка | |
| 43 | Шплинт 2х20 [3973] | Шплинт 2х20 | |
| 44 | МТП-71.21.01.703 | Пружина | |
| 45 | МТП-71.22.01.850 | Крышка | |
| 46 | МТП-71.21.01.800 | Крыло | |
| 47 | МТП-71.21.01.900 | Жалюзи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
