Каталог запасных частей к технике: Кранэкс МТП-71А. Кабина

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

20

21

22

22

22

22

23

24

24

25

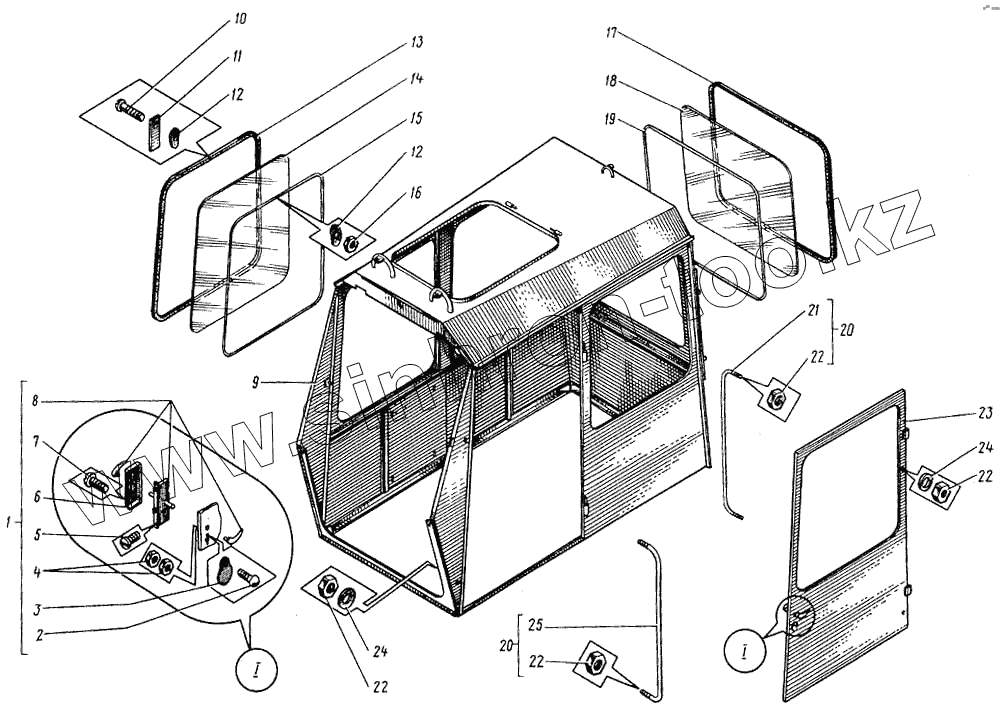

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71А.34.00.000	МТП-71А.34.00.000		Кабина
1	4121.14.06.000		Замок
2	Винт М5х10 [17473]		Винт М5х10
3	МТП-71.13.00.024		Крышка
4	Гайка М5 [5927]		Гайка М5
5	Винт М5х10 [17475]		Винт М5х10
6	МТП-71.14.06.003		Кожух
7	Винт М8х16 [17473]		Винт М8х16
8	539		Замок дверной врезной Э-3004
9	У90.07.01.000		Металлоконструкция кабины
10	Винт М4х25 [17473]		Винт М4х25
11	ТЭ-3.15-2Б-82		Пластина
12	ТЭ-3.15-2Б-1-16		Прижим
13	НТ-9		Уплотнитель L= 3 м
14	4121.14.00.001		Стекло
15	НТ-8		Уплотнитель L= 3 м
16	Гайка М4 [5927]		Гайка М4
17	НТ-9		Уплотнитель L= 3 м
18	4121.14.00.003		Стекло
19	НТ-8		Уплотнитель L= 3 м
20	У90.07.08.000		Поручень
21	У90.07.06.001		Поручень
22	Гайка М16 [5915]		Гайка М16
23	У90.07.05.000		Дверь
24	Шайба 16 [11371]		Шайба 16
25	У90.07.08.001-01		Поручень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
