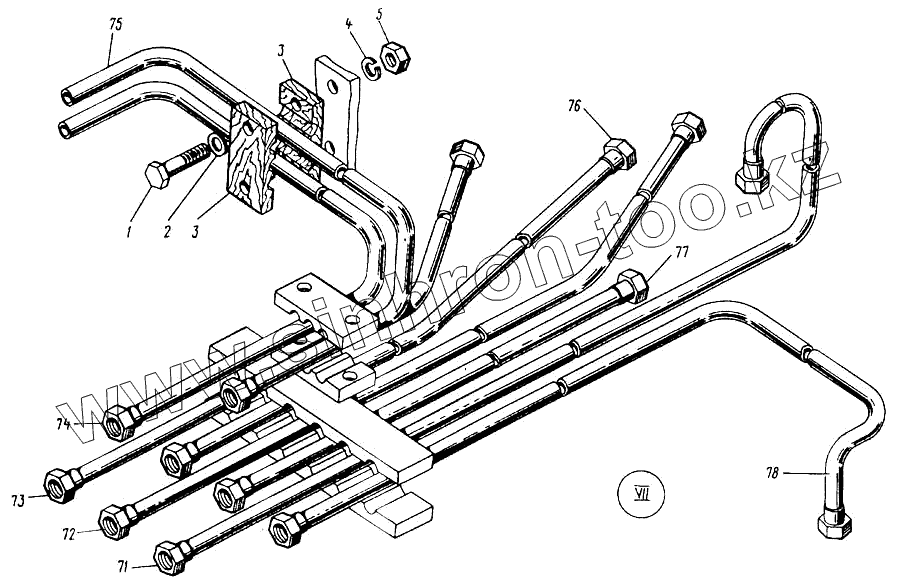

Каталог запасных частей к технике: Кранэкс МТП-71А. Гидросистема управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
71
72
73
74
75
76
77
78
Позиция на иллюстрации Заводской номер детали Название детали
1 Болт М10х50 [7798] Болт М10х50
2 Шайба 10 [11371] Шайба 10
3 МТП-71.17.03.006 Колодка
4 Шайба 10.65Г [6402] Шайба 10.65Г
5 Гайка М10 [5915] Гайка М10
71 МТП-71А.37.12.000-41 Трубопровод
72 МТП-71А.37.12.000-54 Трубопровод
73 МТП-71А.37.12.000-52 Трубопровод
74 МТП-71А.37.12.000-51 Трубопровод
75 МТП-71А.37.12.000-49 Трубопровод
76 МТП-71А.37.12.000-53 Трубопровод
77 МТП-71А.37.12.000-30 Трубопровод
78 МТП-71А.37.12.000-42 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
