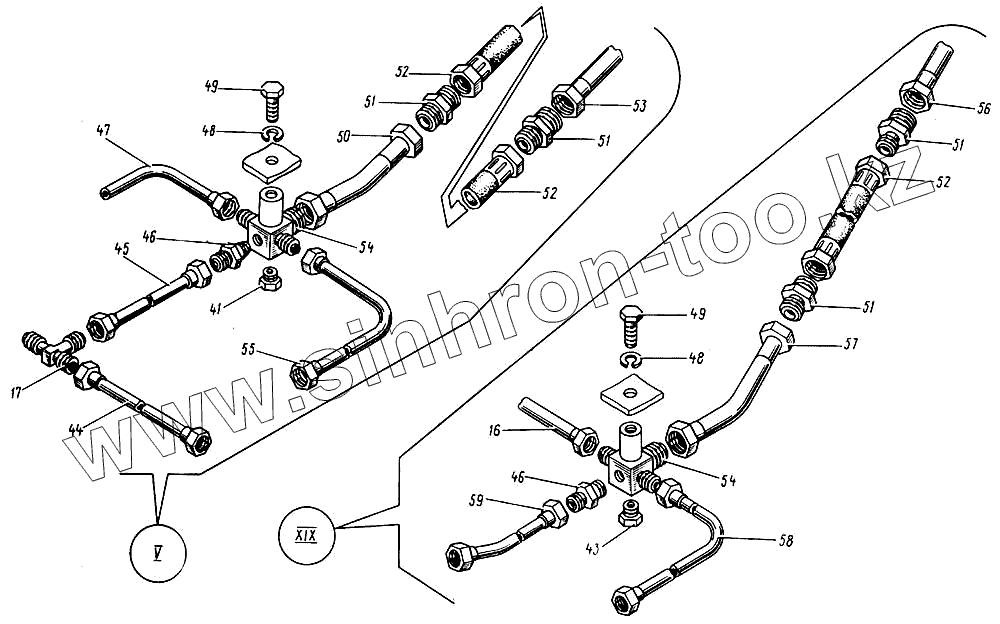

Каталог запасных частей к технике: Кранэкс МТП-71А. Гидросистема управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
16
17
41
43
44
45
46
46
47
48
48
49
49
50
51
51
51
51
52
52
52
53
54
54
55
56
57
58
59
Позиция на иллюстрации Заводской номер детали Название детали
16 МТП-71А.37.12.000-45 Трубопровод
17 МТП-71.17.00.015 Тройник
41 Болт М10х35 [7798] Болт М10х35
42 2-053-056 Кран управления БТ71-21
43 4121.20.04.001 Пробка
44 МТП-71А..37.12.000-02 Трубопровод
45 МТП-71А.37.12.000-04 Трубопровод
46 МТП-71.17.00.012 Проходник ввертной
47 МТП-71А.37.12.000-43 Трубопровод
48 Шайба 12.65Г [6402] Шайба 12.65Г
49 Болт М12х30 [7796] Болт М12х30
50 МТП-71А.37.03.000 Трубопровод
51 МТП-71А.37.00.001 Штуцер
52 Рукав РВД-21-400У [22-4756] Рукав РВД-21-400У
53 МТП-71А.37.07.000 Трубопровод
54 МТП-71А.37.13.000 Коллектор
55 МТП-71А.37.12.000-13 Трубопровод
56 МТП-71А.37.05.000 Трубопровод
57 МТП-71А.37.04.000 Трубопровод
58 МТП-71А.37.12.000-17 Трубопровод
59 МТП-71А.37.12.000-12 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
